Все о дюбелях

Что такое дюбель? Виды, применение

В этой статье мы расскажем, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель; в конце статьи будет приведено видео по его креплению в бетонной стене.

---

СОДЕРЖАНИЕ:

1. Что такое дюбель
2. Каких он бывает видов
3. Особенности применения
4. Как подобрать сверло под дюбель
5. Видеоролик на тему, как делать крепление дюбелей

---

Что такое дюбель. Определение и назначение

Дюбель - это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.

Данное крепление чаще всего используется в том случае, когда нет доступа к краю соединительного стержня обычного шурупа. То есть когда необходимо сделать несквозное отверстие, например, для монтажа шкафа на кухне или полки в гостиной. Также дюбели идеальны в случае пустотных стен. Другой крепеж в этой ситуации просто будет неэффективен.

Принцип работы дюбеля очень прост. Дюбель это своеобразный буфер между саморезом и стеной, фиксирующий всю конструкцию благодаря наличию специальных ребер и «зацепок». То есть работает как распор.

Дюбель представляет собой цилиндрический стержень, изготавливающийся из полипропилена, нейлона, полиэтилена или даже металла. Конструктивно дюбель имеет две части: распорная – расширяется при монтаже, надежно закрепляясь в рабочем материале, а также нераспорная. Некоторые виды дюбелей оснащены манжеткой-ограничителем, предотвращающей проваливание в просверленное отверстие.

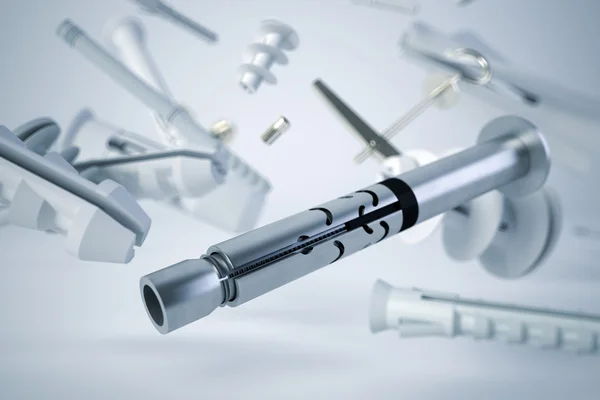

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

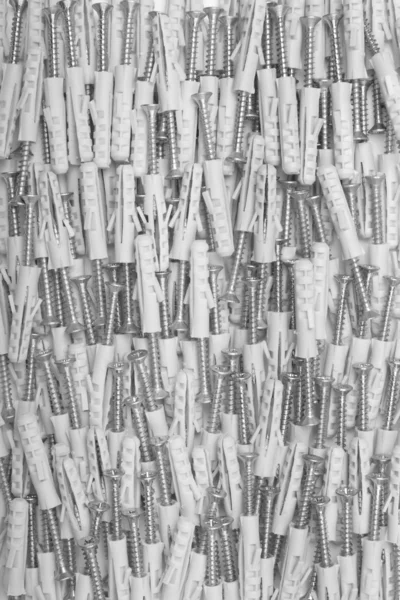

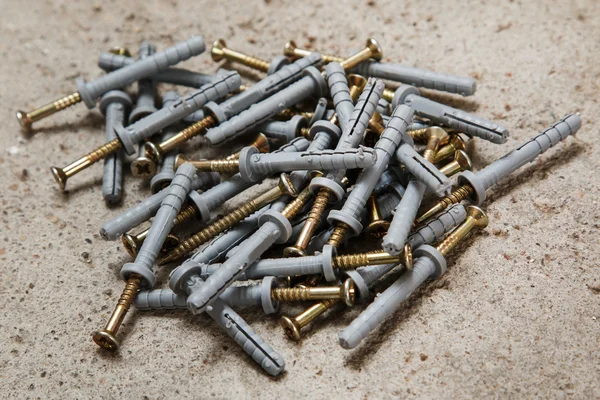

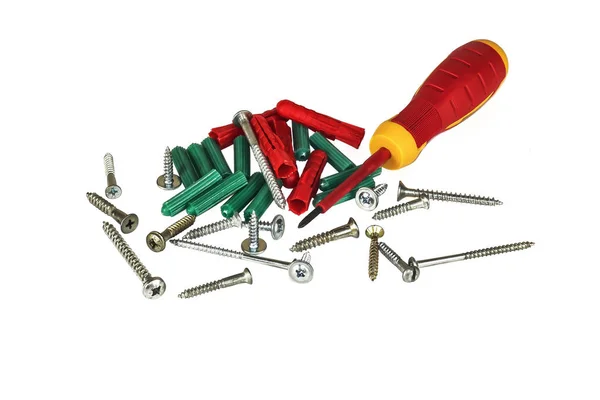

	Универсальный полипропиленовый Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию
	Универсальный распорный дюбель Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия
	Дюбель-гвоздь Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали
	Дюбель для гипсокартона Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло
	Нейлоновый дюбель Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см
	Дюбель-бабочка Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла
	Юстировочный дюбель С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют

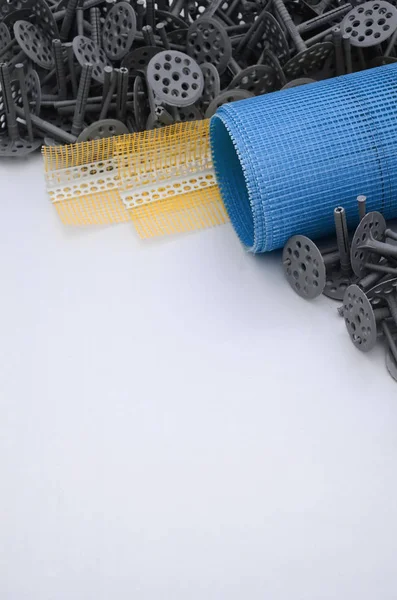

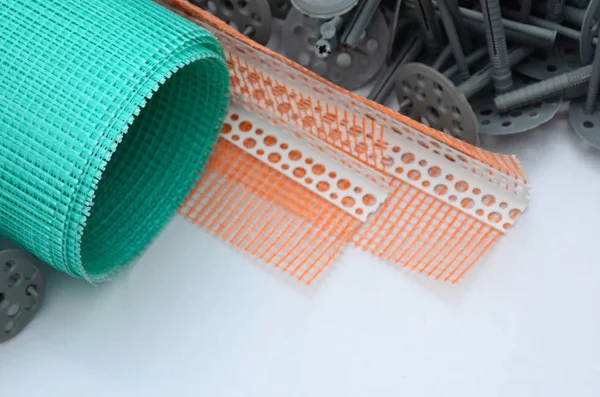

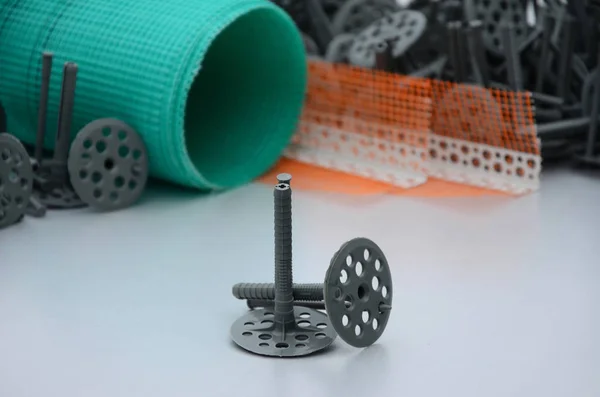

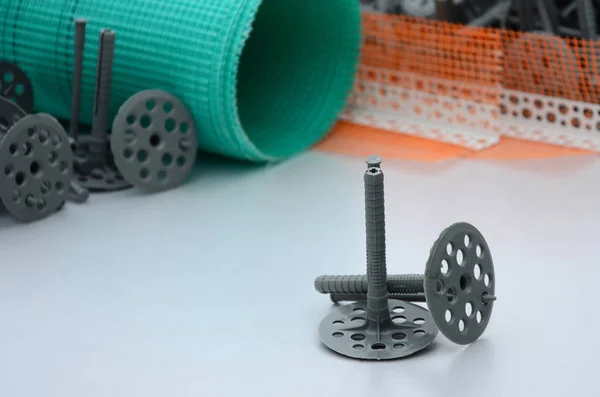

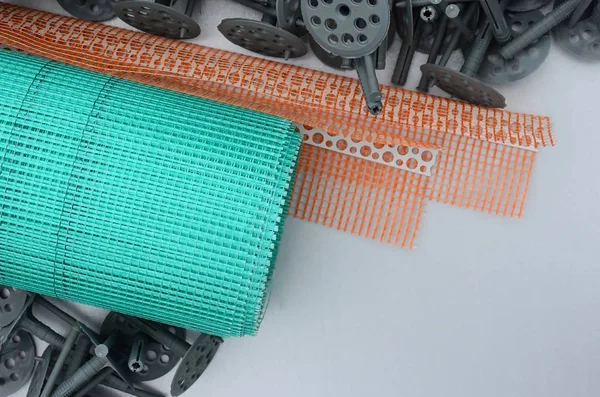

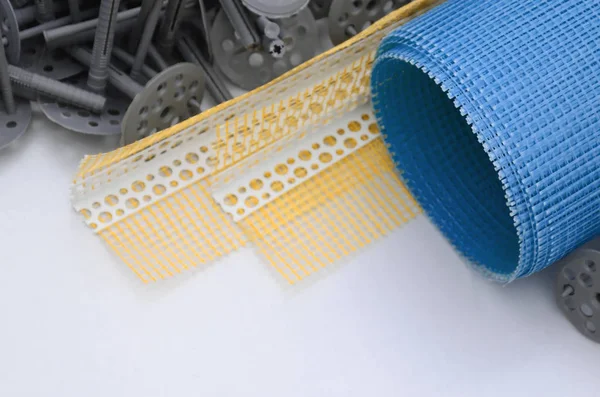

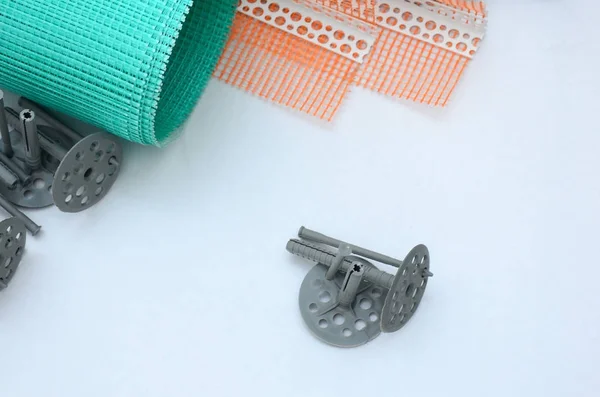

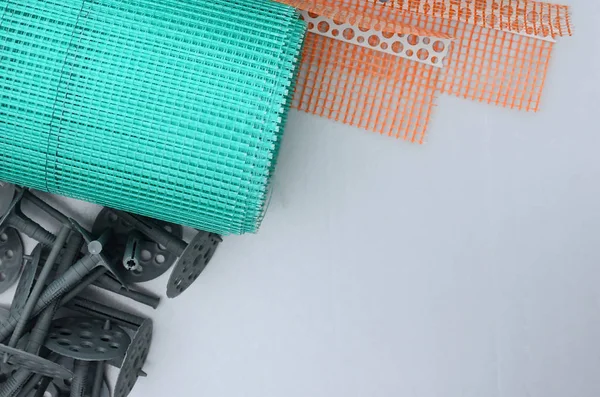

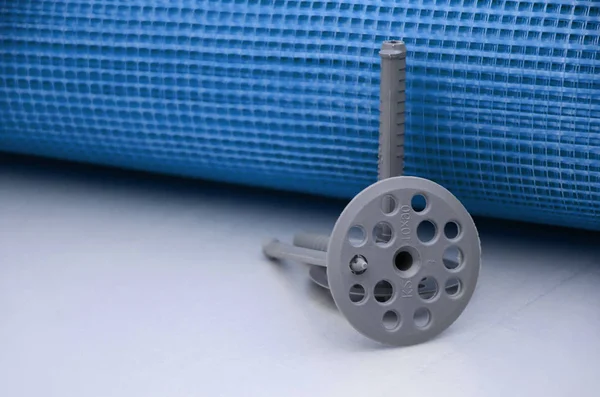

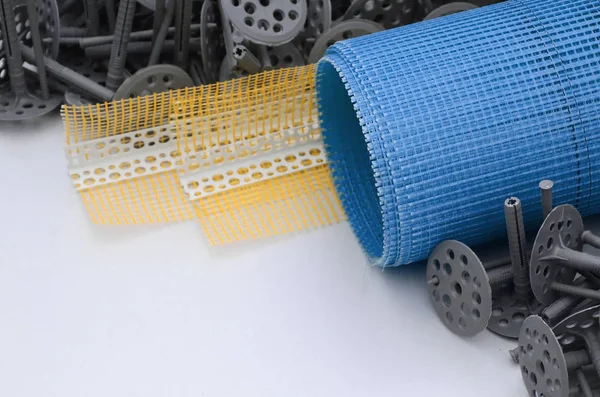

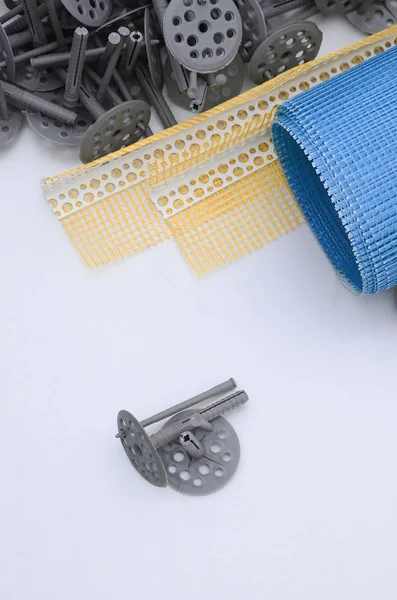

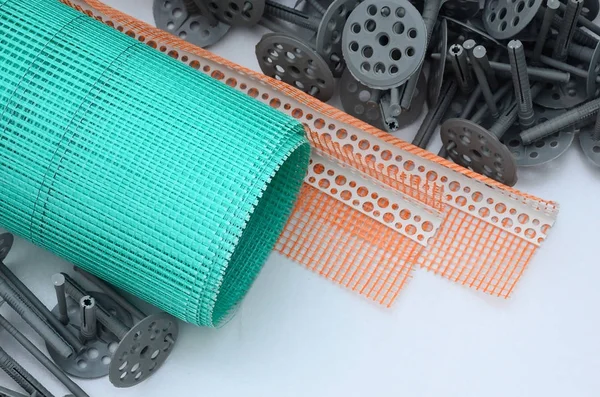

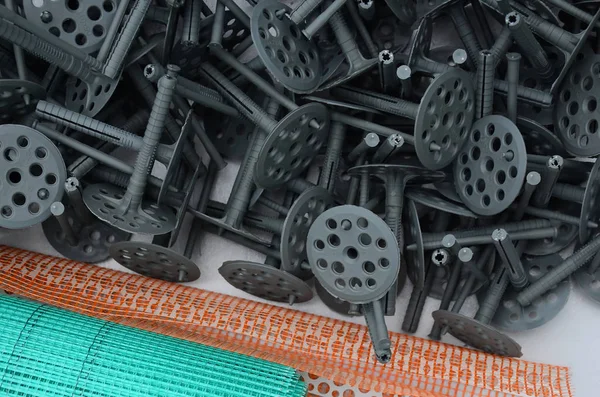

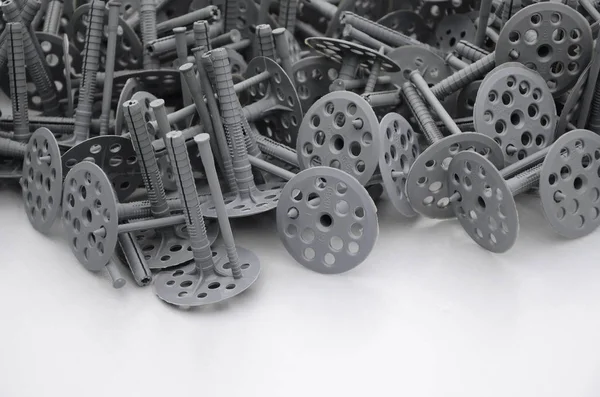

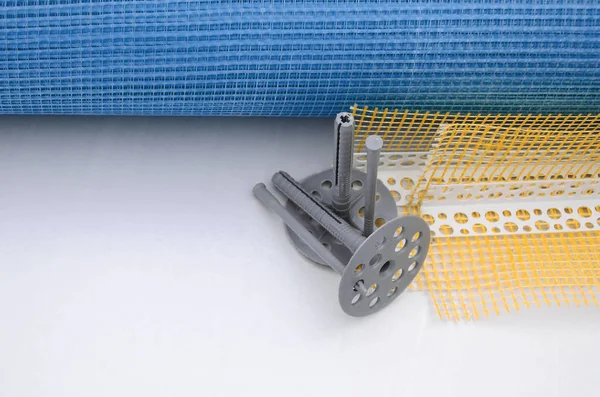

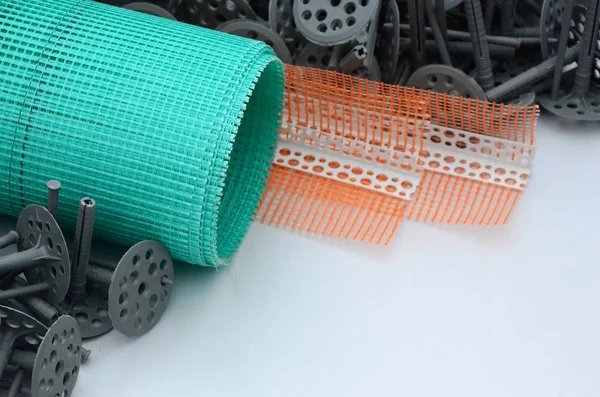

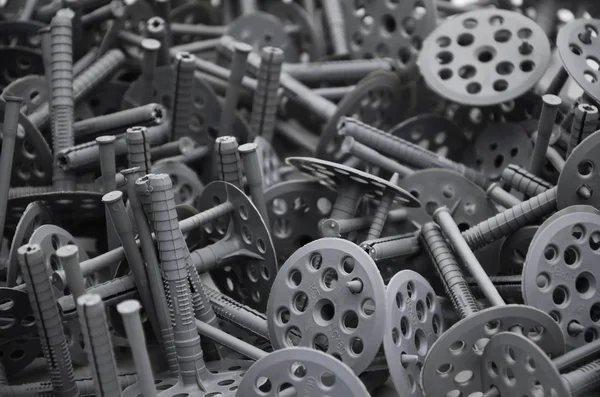

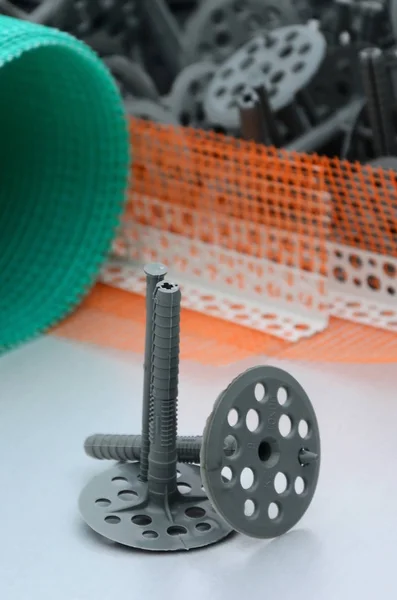

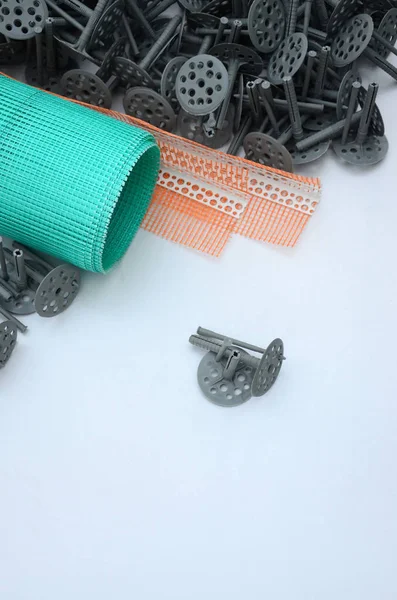

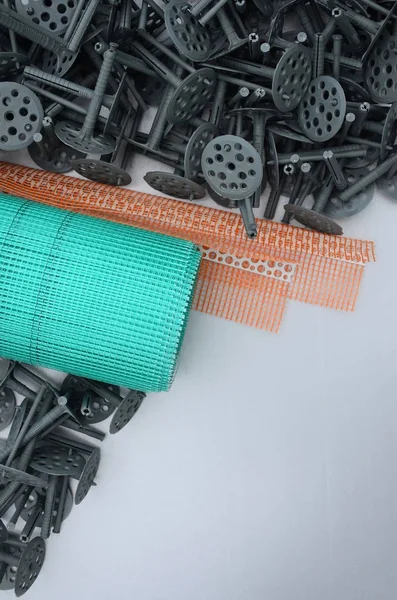

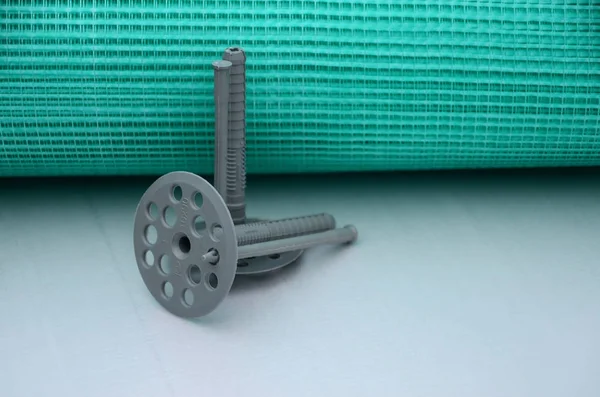

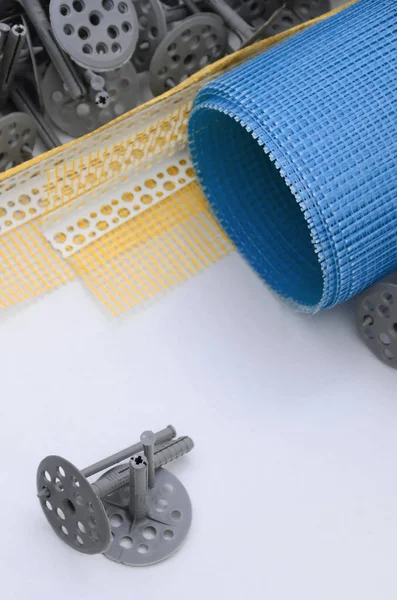

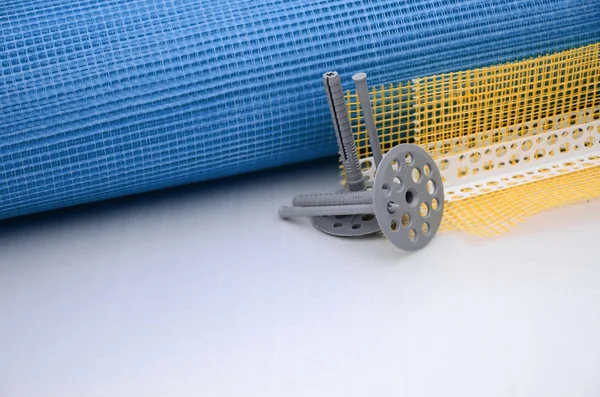

	Дюбель-зонтик Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке
	Дюбель-хомут Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра

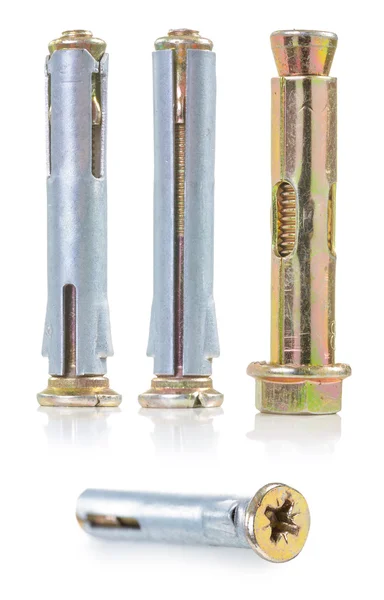

	Рамный дюбель Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

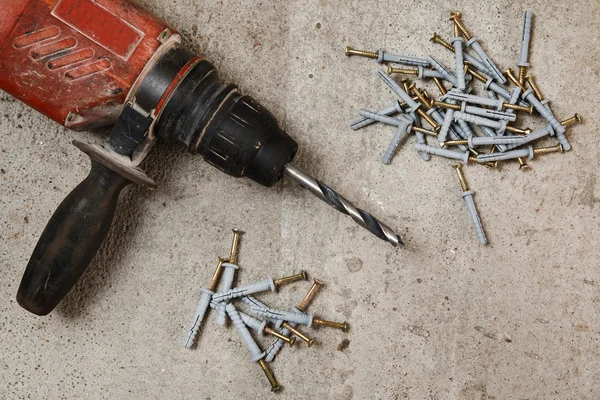

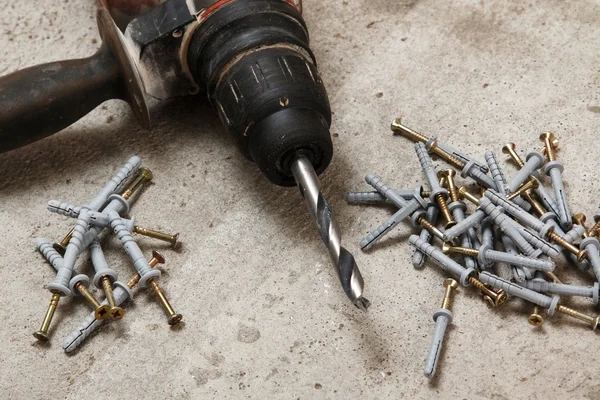

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится (при сверлении стен могут быть определенные сложности, поэтому загляните в мою статью). Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

• Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
• Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Видео на тему, как делать крепление дюбелей

А сейчас посмотрите одно видео по тому, как делать крепление дюбелей

На этом статья заканчивается. Сегодня мы узнали, что такое дюбель, его назначение и принцип действия, каких он бывает видов, особенности его применения в строительстве при производстве различных работ, как подобрать сверло под дюбель.

Виды дюбелей | Классификация | Применение дюбелей

Закрепить материал к основанию – задача несложная. Главное знать, как сделать это правильно. Один из этапов строительных работ является крепление чего-либо к поверхности. И тут можно разделить методы фиксации элементов на:

1. Клейкие материалы, которые обеспечат сцепление.
2. Специальные крепежные изделия.

Сегодня мы предлагаем узнать вам о втором варианте. Крепежные системы считаются самым надежным способом смонтировать предмет к таким поверхностям, как: кирпич, бетон, камень. Они обеспечат высокий уровень теплоизоляции, устойчивость к перепадам температуры, долговечность и стойкость к влаге.
Поэтому, если вы затеяли проводить колоссальный ремонт или постройку нового здания и хотите найти надежный способ укрепить конструкцию, читайте материал в нашей статье.

Одним из основных крепежных элементов является дюбель. Он позволяет зафиксировать шурупы, саморезы на любых специфических поверхностях, которым не удастся самостоятельно удержать крепления. Их разделяют на разные виды и классификации, а применяются дюбеля практически на всех этапах строительных работ. Чтобы понять, какой вид крепления необходим в вашей ситуации, предлагаем ознакомиться со способами применения и классификациями дюбелей.

Содержание:

• Что такое дюбель?
• Какие бывают виды дюбелей и их применение?
• Дюбель классификация.
• Виды и размеры дюбелей?
• Как работает дюбель, для чего нужен дюбель?



«Современные саморезы стали использоваться не так давно. Вначале 1990 года дюбелями впервые начали укреплять гипсокартон. Первые металлические изделия были привезены из Америки».

Что такое дюбель

Дюбель – это крепление, одна из его частей которого, вставленна в основу. Он дает возможность совершить монтаж на любой твердой поверхности. Модели, которые продают современные производители, имеют широкий спектр использования. Благодаря ему удастся закрепить материал в тяжелый и пористый бетон, в природный камень, гипс, кирпич, шлакобетон.

Если говорить терминологическими словами, то дюбель - своеобразная гильза или втулка. Он не способен образовать надежное крепление, но четко зафиксирует материал в стене. Дюбель вкручивают  или вбивают, при этом изделие изменит свою форму и станет шире. Таким образом, надежно укрепит материал.

Состоит из 2 частей:

• Нераспорная – одна из частей, находится наверху изделия и при монтаже не меняет форму.
• Распорная - когда шуруп проходит в гильзу, эта часть меняет свою форму и расширяется. За счет расширения втулки сжимаются стенки отверстия, а сила трения становится больше. Данная часть крепления формирует крепеж.

Какие бывают виды дюбелей и их применение

Крепление достаточно разнообразно, как для монтажа, так и на модификацию. Состоит изделие  из различных материалов, которые применяются для определенных поверхностей. В строительных работах очень важно понимать, какой крепеж и для какой поверхности будет надежным и выдержит внутреннюю нагрузку.

Главным ограничением считается:

1. Толщина
2. Возможное эксплуатационное давление.

Поэтому не стоит думать, что если изделие изготовлено из метала, то оно выдержит тяжелую нагрузку. Нет, этого будет недостаточно и лучше воспользоваться анкерами. Собственно про это мы сейчас и расскажем.

Виды дюбель шурупов по изготовлению и применению:

Полипропиленовый	Подходит для работы с камнем и кирпичом. Изделие выглядит достаточно просто, тем не менее, применяется намного чаще, чем остальные виды. Славится своей дешевизной и простым использованием.  Когда вы вкручиваете саморез, материал дюбеля мотается на металл, за счет этого способствует закреплению и фиксации конструкции.
Распорный универсальный дюбель	Его производят из полипропилена, но в отличии от полипропиленового дюбеля имеет уникальные распорки.  Они позволяют удерживаться внутри любой конструкции.
Гвоздь дюбель	Отлично справится с креплением окон, решеток, различных плинтусов, кабель каналов, металлических профилей. Сам дюбель делают из нейлона, при этом его основание из стали.
Гипсокартонный дюбель             Бабочка дюбель	Изготовлен специально для монтажа элементов в гипсокартон или гипсоволокна, применяют и для пористого бетона. Главным плюсом является простая установка, ведь нет необходимости сверлить лишние отверстие. Сам кончик и есть первым сверлом, которое справится с проделыванием дырки в поверхность.        Один из самых крепких видов дюбелей. Его покупают для проведения тяжелых монтажных работ. Он выдерживает колоссальные нагрузки, даже если стены пустотелые. Изготавливают только из литого металла.
Зонтик-дюбель	С вопросами установки теплоизоляции обращаются к зонтик дюбелям. Его производят либо из пластика, либо из металла. Дюбель способствует равноправному распределению нагрузки, которая удерживает крепление в пустотелой поверхности.
Рамный дюбель	Не самый покупаемый и известный вид, тем не менее, область применения металлического изделия достаточно специфична.  С его помощью монтируют оконные и дверные коробы, укрепляют обшивку через штукатурку.



Классификация дюбелей

Классификацию дюбелей распределяют по 3 аспектам. Какой вид монтажа? Какой материал изготовления? Где будет применяться? Озвучим основные факты о классификации каждого аспекта.

1. Вид монтажа. Принцип работы дюбеля в монтаже очень прост. Речь идет не об углубление шурупа в поверхность, а установка самой втулки. Есть 2 вида монтажных работ. Предварительный – крепление фиксируют в основание, а материал прилегает к нему. Сковозной – проход крепежа сквозь слой какого-либо материала или между пустотой.

2. Материал. Втулку могут изготавливать, как из пластмассы, так и из металла. Пластмассовые изделия стоят в разы дешевле, при этом также долгосрочно служат и не теряют своих свойств. Металлические дюбели покрывают антикоррозийным покрытием. Они надежны, но цены на них значительно выше.

3. Область применения. Конечно, стоит учитывать материал поверхности, но и не забывать про особенности креплений, их эксплуатационные характеристики. Есть дюбели общего применения, которые подходят везде. И специальные – ограниченная область применения.

Виды и размеры дюбелей

Как работает дюбель, для чего нужен дюбель?

Для чего нужен дюбель? - Чтобы надежно закрепить соединения в местах, куда добраться шуруповертом невозможно применяются дюбель гвозди. Также, изделия широко используется благодаря скорости монтажных работ. Ведь монтажные гвозди быстро проникают в поверхность и не требуют особой разметки.
Их применяют для крепления материала на любую поверхность, будь то кирпич, бетон, дерево. Строители подчеркивают, что дюбель гвозди удобны с совместным использованием монтажного пистолета. Это в разы увеличивает стойкость и долговечность конструкции по отношению к теплоизоляции и звукоизоляции.

Надеемся, мы помогли вам убедиться, что дюбель это разносторонние изделие, которое можно применять практически на всех этапах строительных работ. Поэтому, если вы хотите совершить оптовый заказ на любой вид данных креплений, перейдите в каталог товаров, найдите необходимую втулку и сделайте заказ.

Виды дюбелей, их применение и правильный выбор

При выполнении ремонтных работ и благоустройстве помещений возникает потребность обеспечить надежное крепление предметов интерьера, электрооборудования, навесной мебели к различным основам. Для выполнения поставленной задачи используется специальный крепежный элемент – металлический дюбель, а также фиксаторы, изготовленные из пластика или нейлона. Крепеж обеспечивает надежность фиксации к бетонным, кирпичным основаниям, а также ячеистым блокам. Рассмотрим детально, что представляет собой дюбель распорный с металлическим стержнем.

Дюбель-гвоздь забивной 3,7х30

Что представляет собой забивной дюбель

Дюбель-болт – это специальный крепежный элемент, обеспечивающий возможность крепления навесных шкафов, электрооборудования, кабельных коробов и предметов интерьера.

Конструкция современных фиксаторов обеспечивает надежность крепления в различных стройматериалах:

• тяжелых марках бетона;
• блоках из пористых композитов;
• гипсокартонных листах;
• различных видах кирпича;
• шлакобетонных блоках;
• штукатурке.

Крепежное устройство, которое также называют фишер дюбель, выполнено в виде втулки, напоминающий по форме цилиндр с выступами:

• наружная поверхность цилиндра, контактирующая с отверстием в стройматериале, оснащена специальными зацепами. Они повышают сцепление;
• внутри выполнено отверстие, параллельно которому сделаны узкие разрезы. Они обеспечивают возможность деформации при завинчивании болта или шурупа.

Дюбель забивной (цанга)

Устанавливается и функционирует крепежный механизм по простому алгоритму:

1. Забивается цилиндрический элемент в подготовленный канал.
2. Ввинчивается во втулочное отверстие монтажный элемент.
3. Цанговый механизм при ввинчивании самореза или болта расширяется.
4. Наружные рифления плотно входят в стройматериал.

Остановимся более детально на конструкции устройства.

Составные части и конструктивные особенности

Независимо от применяемого материала рабочий втулки, все виды дюбелей состоят из следующих конструктивных частей:

• рабочей гильзы, которая забивается в предварительно просверленное в стройматериале отверстие;
• крепежного элемента, в виде самореза, резьбового болта или шурупа, ввинчиваемого внутрь пробки.

Тело самой гильзы включает два участка:

• верхнюю часть, которая сохраняет диаметр при завинчивании метиза. Нераспорный участок пробки сохраняет исходную форму, направляя крепежный элемент вглубь канала;
• рабочую часть, которая также называется распорной. Завинчиваемый саморез, раздвигает сегменты гильзы. Они прижимаются к стройматериалу, создавая упорный узел.

Дюбель бабочка для гипсокартона металлический

Размер нераспорного участка определяется особенностями крепления:

• уменьшенная длина используется при необходимости обеспечить работу цангового механизма по всей площади канала;
• увеличенный нераспорный участок позволяет установить крепеж через полости или слой теплоизолятора.

Конструктивные части распорного механизма:

• элементы стопорения в виде шипов, приливов или рифлений. Они затрудняют прокручивание втулки при завинчивании самореза или болта;
• распорные зубья и шипы. Они повышают эффективность контакта со стенками канала, предотвращая выпадение гильзы;
• прорези, расположенные параллельно продольной оси. Делят тело на отдельные сегменты, облегчающие деформацию и выравнивающие давление.

Надежно фиксируется во всех стройматериалах правильно установленный дюбель распорный. Металлический распорный элемент в виде болта или самореза, при завинчивании увеличивает диаметр втулки и, соответственно, повышает эффективность контакта с материалом.

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Какие бывают дюбеля – разновидности и классификация

Дюбельный крепеж сегодня предлагается в расширенном ассортименте. Не представляет труда приобрести требуемую модификацию для обеспечения прочного крепления к любому стройматериалу.

На выбор конкретной модели влияют следующие моменты:

• способ фиксации;
• метод установки;
• материал втулки;
• область применения;
• материал основы.

Остановимся детально на основных положениях классификации.

Виды дюбелей и их применение по способу фиксации

Металлический дюбель-гвоздь

Конструктивные особенности крепежного изделия связаны с особенностями материала, в который забивается втулка.

Все разновидности дюбельных фиксаторов по этому критерию делятся следующим образом:

• изделия для материалов с повышенной плотностью. Для полнотелых бетонных стен, кирпичных оснований и тяжелых бетонов подходит большинство фиксаторов с распорным принципом действия. Изделия отличаются конфигурацией выступов, количеством разрезов и размерами. Надежность крепления обеспечивается за счет силы трения, а также повышенной плотности массива;
• крепеж для ячеистых и полых материалов. Пористые основы характеризуются невысокой прочностью, поэтому важно правильно подобрать диаметр отверстия, обеспечивающего эффективный контакт с крепежным узлом. Положительно зарекомендовал себя для ячеистых основ нейлоновый дюбель, а также дюбель жидкий;
• крепеж для гипсокартона и тонких плит. Листовые стройматериалы монтируются к специальным профилям. В результате формируется полость, где укладывается теплоизолятор. Дюбельный фиксатор для таких конструкций называют бабочкой. Он имеет удлиненные прорези. При вкручивании самореза гильза приобретает зонтикообразную форму.

Выбирая фиксатор для выполнения конкретных задач, учитывайте особенности стройматериала, правильно подбирайте крепеж с учетом способа фиксации.

Виды дюбелей по методу монтажа

Дюбельные втулки отличаются конструкцией, обеспечивающей различные варианты монтажа:

Увеличенный диаметр шляпки самореза позволяет надежно удерживать гипсокартон и другие виды листовых стройматериалов, крепящиеся методом сквозного монтажа.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

• полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
• полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
• полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

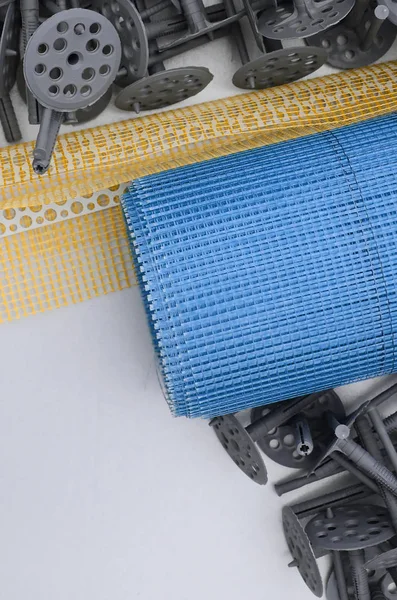

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 – 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

• нержавеющей стали;
• оцинковки;
• сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

• стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
• специальные. Имеют узкое назначение – крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция  дюбельного крепления позволяет использовать его для решения различных задач.

Как выбрать металлический распорный дюбель и другие виды крепежа

Руководствуясь специальными таблицами, несложно подобрать фиксатор для выполнения конкретных задач.

Следует обратить внимание на следующие моменты:

• материал основы. Выполнив пробное сверление, по цвету пыли и сопротивлению инструмента можно определить вид стройматериала;
• действующую нагрузку. Важно оценить величину и направление действующих усилий, подбирая фиксатор необходимого сечения и длины.

Дюбельный фиксатор является удобным и надежным способом крепления. Важно уметь правильно выбрать конструкцию и размеры дюбеля с учетом поставленных задач. Это обеспечит надежную фиксацию на протяжении длительного времени.

Виды дюбелей для кирпича, гипсокартона, бетона и газобетона

Какие бывают виды дюбелей?

Содержание статьи

Дюбеля широко применяются на сегодняшний день во всех видах ремонта. Без них редко обходится фиксация чего-либо к стенам, полам и потолку. При всем этом, для разных материалов используются свои, определенного вида дюбеля.

Так, для того, чтобы повесить полку на стенку из гипсокартона, придется купить специальные дюбеля «Молли». Для удобства и быстроты работы со штукатурной сеткой, при её фиксации на стену, просто идеальным вариантом являются дюбеля-гвозди с резьбой, которые ещё очень часто называют «быстрый монтаж».

Ранее в строительном журнале samastroyka.ru уже рассказывалось о том, что такое дюбель. В данной же статье пойдет речь о том, какие виды дюбелей бывают, и для каких конкретно целей они предназначены.

Виды дюбелей

Существующие виды дюбелей классифицируются по материалу изготовления, длине и диаметру. При этом стоит понимать, что каждый тип дюбеля подходит для каких-то конкретных работ. Рассмотрим самые популярные разновидности дюбелей в зависимости от материалов изготовления стен, полов и потолков.

Дюбель-гвоздь с резьбой — служит в качестве быстрого монтажа штукатурной сетки и других материалов к стене. Преимущества этого вида дюбелей в том, что дюбель-гвоздь можно как забивать молотком, так и закручивать фигурной отвёрткой. Наиболее популярный диаметр дюбель-гвоздя, это диаметр 6 мм. Поэтому для работы с данным видом дюбелей потребуется перфоратор с буром на 6 мм.

Дюбель MOLLY (МОЛЛИ) — данная разновидность дюбелей предназначена для крепления чего-либо к поверхности из гипсокартона. Даже если это перегородка и за гипсокартонным листом пустота, используя дюбель Молли, получится надежно повесить полку или что-то другое на стену. Для этого нужно проделать в гипсокартоне отверстие, после чего закрутить шуруп в дюбель посредством отвёртки. При этом сам дюбель раскроется за листом ГКЛ и будет надежно удерживать на стене различные тяжести.

Дюбель-бабочка — по своей конструкции этот вид дюбелей напоминает дюбель «МОЛЛИ» под гипсокартон. Основным материалом для изготовления дюбелей-бабочка служит прочный полипропилен, а сами дюбеля этой разновидности, чаще всего, используются для проведения ряда ремонтных работ с такими материалами, как гипсокартон и плиты ДСП. При монтаже такого дюбеля достаточно высверлить отверстие нужного диаметра, после чего установить в него дюбель и закрутить саморез, который увеличит внутренний объем дюбеля, из-за чего он надежно зафиксируется в отверстии.

Дюбель DRIVA (ДРИВА) — данный вид дюбелей используется при работе с гипсокартоном и другими материалами, которые имеют невысокую степень прочности и рыхлую структуру, например, с газобетонными блоками. Сам дюбель благодаря широкой резьбе, надежно ввинчивается в данные материалы, после чего он служит надежной основой для закручивания саморезов и фиксации тяжестей к поверхности стен.

Дюбель-зонтик, рамный и дюбель Bierbach

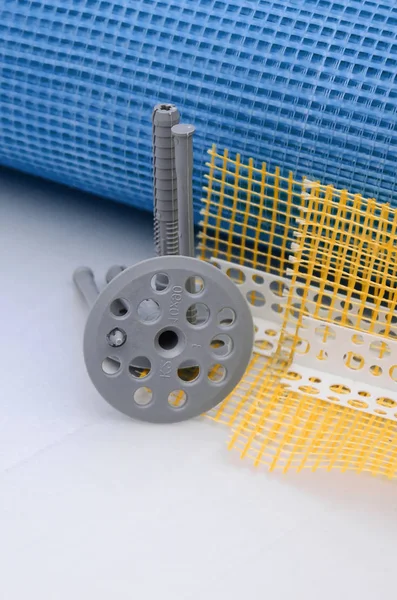

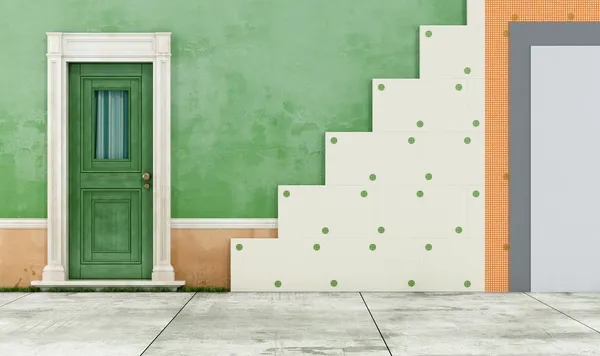

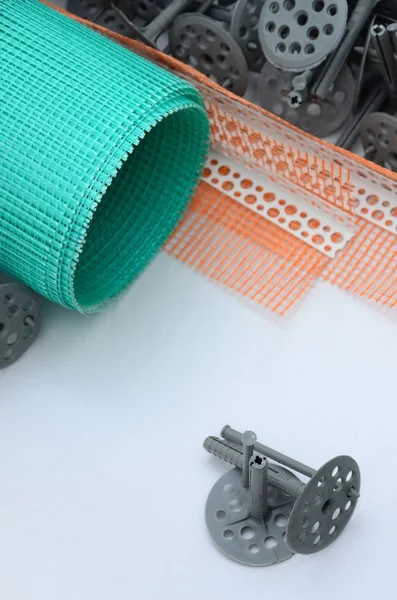

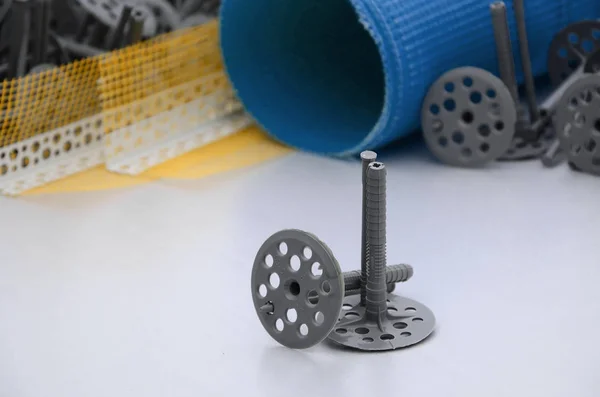

Дюбель зонтик — применяется исключительно для проведения теплоизоляционных работ. Дюбелями-зонтиками очень удобно крепить пенопласт и пеноплекс, а также плиты минеральной ваты к стене. За счет большой в диаметре шляпки, эти дюбеля надежно прижимают утеплитель к поверхности стены, и служат в качестве дополнительной фиксации материала, в независимости, используется клей для его крепления или нет.

Дюбель рамный — имеет достаточно большую длину и используется преимущественно для крепления рам и дверных коробов в проем. Рамный дюбель способен выдержать существенные нагрузки, а его принцип действия, такой же самый, как и у «классического» дюбеля. При закручивании или забивании головки анкерного болта, она разжимает лепестки на конце дюбеля, что способствует его надежной фиксации в отверстии.

Дюбель-гвоздь для бетона — изготавливается из прочной стали и служит для быстрой фиксации различных тяжестей к бетонной стене. При работе с данным видом дюбелей потребуется специальный монтажный пистолет, поскольку забить его молотком достаточно проблематично. Также многие мастера из-за особой прочности дюбелей для бетона, нередко используют их в качестве пробоя.

Дюбель Bierbach (Биербах) — очень часто называют «ударным клиновым» или «потолочным дюбелем». Данная разновидность дюбелей используется в качестве крепежа к потолкам из бетона и железобетонных плит. Особенностью дюбелей Биербах, является невозможность их демонтажа после расклинивания молотком.

Для установки дюбеля достаточно просверлить отверстие, после чего вставить в него цилиндрическое основание, а затем вбить в него молотком клин, который надежно расклинит основание внутри отверстия.

Как выбрать дюбель

При выборе дюбелей важно учитывать материал поверхности. Так, для  крепления к гипсокартону, лучше всего подходят дюбеля Молли, а для бетонных стен, металлические анкера. Само собой разумеется, что при утеплении дома не обойтись без дюбелей-зонтиков, а при креплении штукатурной сетки к стене, без дюбель-гвоздей (быстрого монтажа).

Также при выборе дюбелей важно учитывать оцинкованная ли их поверхность или нет. Оцинкованные дюбеля прослужат гораздо дольше обычных, они не поржавеют в процессе эксплуатации. Также, важно учитывать и длину дюбелей, она играет немаловажную роль при их выборе. Однако здесь следует знать не только толщину стены, но и материалы её изготовления, насколько они прочные и надежные, имеются ли у них пустоты внутри.

Оценить статью и поделиться ссылкой:

это что такое? Виды, размеры, применение

Стремительное развитие строительных технологий влечет за собой разработку и создание не только новейших материалов, но и внедрение различных крепежных систем. Среди этих крепежных элементов широко используется дюбель. Это специальный элемент, использующийся для крепежа самых разных конструкций. Промышленность выпускает массу различных видов дюбелей для решения огромного количества задач. Рассмотрим, что это такое, а также основные виды этих изделий.

Характеристика

Дюбель – это крепежный элемент, который предназначен для монтажных и соединительных работ. Сейчас промышленность выпускает огромное количество видов этих элементов. Каждый тип подходит для конкретного материала. Существуют изделия для бетона, металла или древесины, а также гипсокартонных конструкций.

Такой крепеж применяется тогда, когда доступ к краю стержня для соединения затруднен или невозможен. Например, нужно проделать отверстие в стене для установки шкафчика на кухне или полки в комнате – для этого и необходим дюбель. Также дюбель – это идеальный выбор, когда стена пустотелая или имеет в себе пустоты. Любые другие крепежные детали и системы будут просто неэффективными.

Как выглядят дюбели, принцип действия

Эта крепежная деталь по внешнему виду являет собой цилиндрический стержень. Если говорить о материалах, то это нейлон, полипропилен, металл, полиэтилен. Промышленность также производит металлические дюбели-анкеры.

Изделие состоит из двух частей. Первая – распорная. Она в процессе монтажа будет расширяться, за счет чего крепеж получится надежным. Вторя часть - нераспорная. Отдельные изделия имеют специальные манжеты. Они предотвращают проваливание дюбеля в проделанное отверстие.

Виды дюбелей, фото

В строительных магазинах представлен широкий выбор разнообразных изделий. Но нужно понимать, что каждое из них подойдет для решения конкретных задач. Существует несколько разновидностей данных элементов:

• Полипропиленовые.
• Распорные.
• Для работ с гипсокартоном.
• Нейлоновые.
• Юстировочные.
• Типа "бабочка" и "зонтик".
• Дюбель-гвоздь.
• Рамные и т. д.

Разберем основные виды дюбелей и их применение.

Универсальные полипропиленовые

Это наиболее простые дюбели, но походят они для огромной части крепежных работ. Данные элементы можно выбирать при работе с камнем, бетонными стенами, кирпичом. В процессе вкручивания самореза, пластиковый дюбель будет наматываться на металл, тем самым усиливая крепление.

Универсальный распорный

Это также полипропиленовое изделие. Однако особенность его - в наличии распорок.

За счет этих деталей элемент хорошо держится внутри проделанного отверстия.

Дюбели для работы с гипсокартонными стенами

Эти детали разработаны и изготовлены специально для крепежа в гипсокартонные или гипсоволоконные стены. Если необходимо установить что-то в пористый бетон, то выбирают именно этот вариант. Производят данные крепежные детали из металла либо из пластика.

Металлические изделия называют «молли». При работе с ними нет необходимости предварительно поделывать отверстие. Кончик дюбеля представляет собой перовое сверло.

Нейлоновый крепеж

Эти элементы изготавливаются из нейлона. Использовать их можно практически для любых задач. Они идеально подходят для любых поверхностей.

Благодаря наличию специальных «усов», данный дюбель надежно удерживается в любой стене. С таким крепежом применяют саморезы диаметром от 0,02 до 0,16 см.

Бабочка

Эти виды распорных дюбелей предназначены для серьезных крепежных работ.

Данный элемент способен выдерживать огромные нагрузки, даже если его закрепляют в пустотелой стене. Изготавливается такой крепеж преимущественно из металла.

Дюбель юстировочный

Данное изделие предназначено для крепежа обрешетки для обшивки.
Основная особенность этих деталей в возможности регулировки положения элементов по отношению основы, к которой выполняется крепеж.

Зонтик

Это особенные виды дюбелей, и их применение тоже особенное. Они не используются в большинстве крепежных работ, а предназначены только для монтажа теплоизоляционных материалов из минеральной ваты либо полистирола. По внешнему виду деталь действительно напоминает зонтик – так, имеется широкая круглая шляпка. Она необходима для удерживания утеплителя.

Изготавливают их из металла и пластика. Однако существуют и другие зонтики. Они предназначены для гипсокартона и навесных конструкций. Металлический зонтик-молли дюбель – это гвоздь с плечами, которые надежно закрепляются в пустотелой стене. При этом нагрузка распределяется равномерно. С помощью этого вида крепежных изделий можно подвесить даже самые тяжелые люстры в подвесных гипсокартонных потолках.

Хомут

По внешнему виду данная крепежная деталь представляет собой петлю. Изготавливают эти изделия из пластика. Данные хомуты предназначены для монтажных работ по электрической проводке. Использование этих дюбелей очень простое. Сперва в основании проделывают отверстие необходимого диаметра, затем провод прижимается хомутом.

Края его вставляются в отверстие. Таким образом можно крепить гофрированные трубы небольших диаметров.

Рамные дюбели

Эти детали выполнены из металла – использование их достаточно специфичное. Они предназначены для установки оконных, а также дверных коробов. Но есть и другие задачи, которые помогают решить эти виды дюбелей.

И их применение (фото смотрите в нашей статье) актуально для крепления обшивки через штукатурку или теплоизоляционные материалы.

Дюбель-гвоздь

Это один из видов обыкновенного дюбеля. Отличие в возможностях быстрого монтажа – достаточно забить его в стену. Данные изделие широко применяются в ремонтах. С ними можно быстро и при этом надежно закрепить плинтуса, осветительные приборы на потолке, любые материалы к любым основаниям.

Применение дюбель-гвоздей дает возможность легко выполнять крепеж к бетону, древесине или стене из кирпича.

Особенно быстро выполняется крепеж плинтуса, работы по отделке наружных стен, работа с гипсокартонными системами. Дюбель-гвозди часто выбирают для проведения теплоизоляционных работ, для монтажа отливов под балконами и окнами.

Основные составляющие гвоздя – это саморез с резьбой, которая заужена в сторону острой части. Такая особенность делает возможным работу с этими элементами не только с помощью шуруповерта или дрели. Допускается использовать молоток и пластиковые дюбели.

Главное отличие этого типа крепежных деталей от прочих видов в том, что основная деталь работает по принципу гвоздя, а не самореза. Но некоторые элементы, которые производятся современной промышленностью, могут иметь на головке шлиц под крестовую отвертку. Но крутить их отверткой – довольно долго. Наиболее эффективнее применить молоток.

Пластиковая деталь в процессе забивания расширяется, тем самым обеспечивая надежное и, главное, долговечное крепление. Дюбель на одном из краев имеет специальную манжету. Она не дает элементу полностью уйти в отверстие. Форма манжеты может быть различной.

Важный момент – это технические характеристики. Главные параметры – это длина, а также диаметр гвоздя. Возьмем стандартный дюбель-гвоздь. Размеры и виды – от 40 до 140 мм длиной, шаг равен 20 мм. Диаметр – от 5 до 7 мм. Для работы с этими крепежными деталями диаметр отверстия под них – от 6 до 10 мм. Условно модель крепежа обозначают двумя показателями. Это диаметр отверстия, а также длина.

Саморезы

Дюбельный крепеж предусматривает использование саморезов. Различают несколько видов этих изделий по материалу, в который они будут вкручиваться. Промышленность выпускает саморезы по дереву, металлу, изделия с пресс-шайбой, саморезы со сверлом, для бетона, кирпича и камня. Изделие для древесины отличается редким шагом резьбы. Так, здесь расстояние между витками больше, чем у изделий для металла. Это объясняется тем, что древесина менее плотная и твердая. Эти элементы могут быть черного, золотистого и белого цветов. Выбор цвета зависит от того, с чем нужно работать. Чаще всего с дюбелями применяют черный и золотистый элемент.

Виды саморезов и дюбелей бывают различные по длине. Так, длина черных саморезов – от 11 мм до 200 мм. Что касается диаметра, то черные начинаются от 3,5 до 4,2 мм. Диаметры желтых – 2,5-6 мм.

Особенности выбора дюбеля

При подборе дюбеля форма его - это только один фактор, на который обычно ориентируются. Про другие забывают, а зря. Важно знать, какой размер выбрать. Например, дюбель 6 x 40 подойдет для работ по монтажу различных профильных конструкций в стенах из шлакоблока. Другой размер не подойдет – изделие будет просто выпадать из отверстия.

Для стен в панельных домах, а также для непустотелых стен нужен другой дюбель. Размеры и виды – 6 x 60 или 6 x 80. Они помогут надежно закрепить любую конструкцию на стене. Ничего не будет вываливаться или проваливаться. Их можно использовать даже на потолке.

Подбирая длину детали, необходимо помнить о нагрузках, которые будет испытывать крепежная деталь. Чем короче дюбель и саморез, тем меньшие нагрузки он выдержит. Кроме того, очень важен и диаметр. Для обыкновенных домашних работ подходят детали диаметром от 8 до 10 миллиметров. Разница в глубине отверстия влияет на максимальную нагрузку.

Выбор сверла под дюбель

Основное правило при работе с этим видом крепежа – диаметр сверла должен соответствовать номеру или же размеру дюбеля. В идеальной ситуации пластиковый или металлический элемент должен с трудом заходить в отверстие. Что касается материала сверл, то для бетона опытные специалисты рекомендуют выбрать победитовый инструмент. Его хватает для решения большинства строительных задач. Приобретать более дорогие сверла особого смысла не имеет.

ГОСТ. Что это такое? Как пользоваться дюбелями для плинтуса и другими видами? Расчет веса. Как забить потайной дюбель?

При выборе прочного и надежного крепления конструкции на монолитную поверхность стены, потолка или пола чаще всего обращаются к применению дюбелей. Этот вид крепежа по своим свойствам удерживать большие нагрузки конструкций при правильном выборе сравнивают по надежности с анкерными болтами. Дюбельные крепления сегодня выпускаются в различных модификациях и имеют разные параметры по диаметру и длине. Ориентируясь на вид дюбеля-гвоздя, различаются и способы его установки.

Что это такое и для чего нужны?

Дюбельное крепление является способом монтажа различных предметов или конструкций к монолитным твердым поверхностям – в этом и состоит его назначение. Он отлично работает на бетонной, кирпичной или каменной поверхности, а также может быть применим для гипсокартона и керамики. Внешне дюбель-гвоздь выглядит, как приспособление, которое сочетает в себе 2 компонента: дюбельную конструкцю из пластика и шурупа. Конструктив определенных разновидностей дюбельного каркаса имеет ограничитель, выполненный в виде манжеты, который необходим, чтобы при забивании дюбеля в стену приспособление не утапливалось в подготовленной лунке. Ограничитель может быть различной модификации – округлой, в виде цилиндра или потайного типа.

Установить дюбельный крепеж внутри стены можно при использовании молотка, при этом монтажный процесс прост и не занимает много времени. Этот вариант крепления применяется для монтирования систем из гипсокартона, для установки плинтуса или кабель-канала, подвешивания полок, шкафов и много другого. Дюбель-гвоздь выполняет надежный крепеж только в прочных монолитных структурах, его нецелесообразно использовать для ячеистого бетона или пустотелого кирпича.

Объясняется это тем, что у дюбеля-гвоздя нет такой распорной составляющей, которая бы помогла ему закрепиться в рыхлом материале.

Технические характеристики

Качество дюбельного крепежа регламентируется нормативами ГОСТ, но при его изготовлении этот регламент допускает изменение некоторых технических параметров. Например, возможно изменение диаметра, строения, длины или веса этого изделия. Несмотря на такие допуски, существуют нормы, которые должны быть строго соблюдены каждым изготовителем.

• Дюбель-гвоздь выпускают из стального стержня, тип сплава которого является устойчивым к механическим нагрузкам. По Роквеллу твердость материала составляет не менее 54-56 HRC.
• У стержня корпуса шурупа допускается кривизна. В норме, если стержень шурупа меньше 50 мм, искривление может быть на 0,1 мм, а если стержень размером более 50 мм, разрешенное искривление бывает и до 0,15 мм.
• Притупленность острого кончика у гвоздя может быть не выше 0,8 мм, при этом кончик шурупа должен равномерно переходить в тело стержня, не образуя при этом трещин, зазубрин или закатов.
• У гвоздя на рабочей поверхности стержня допустимо наличие следов, оставшихся от зажимных устройств при обработке. Острие у изделия может иметь несколько граней.
• Если на дюбеле есть рифление, то шаг между гранями составит до 0,8 мм, а глубина между гранями не должна превышать 0,15 мм.
• Некоторые модели дюбеля-гвоздя имеют шайбу, которая на корпусе изделия размещается довольно плотно, при этом усилие по сдвигу этой шайбы не должно быть ниже 0,3 кН.
• Крепеж изготавливается с покрытием из цинка, толщина которого должна быть не менее 6-7 мкм. Нанесение на поверхность гвоздя цинкового слоя выполняется катодным методом.

Что касается иных характеристик, то их изменения могут быть осуществимы только согласно обоснованным и согласованным техническим регламентам.

Обзор видов

Варианты изготовления дюбеля-гвоздя могут быть с наличием резьбовой нарезки или без нее, его дюбель делают в виде пластикового корпуса с потайной манжетой или цилиндрической формы. Сам гвоздь снабжен шляпкой, которая чаще всего имеет грибовидный контур. По длине стержня гвоздь имеет спиралевидную нарезку, а если гвоздь забивной – то его поверхность может быть гладкой, и в конструкции крепежа нет пластикового цилиндра. Такой вид классифицируется как огнестойкий, так как металл при отсутствии пластика не поддерживает горение. Некоторые модели дюбеля выпускают с насаженными шайбами. Сама шайбообразная проставка изначально находится на конце тела гвоздя, а при монтаже она сдвигается в сторону шляпки – такой крепеж является наиболее прочным к воздействию нагрузок.

Дюбели-гвозди классифицируются по способу монтажа.

• Монтаж с применением обычного молотка – этот метод является ручным. Корпус гвоздя бывает с резьбой – тогда его вкручивают с использованием отвертки, или с гладкой рабочей частью – тогда его забивают при помощи молотка. Гвоздь с резьбой при необходимости впоследствии можно выкрутить и демонтировать, а изделие без резьбы демонтировать очень сложно, иногда просто невозможно.

• Монтаж с применением строительно-монтажного пистолета – в этом случае строение гвоздя отличается наличием специальной манжетки, но у него нет распорного цилиндра из пластика. Такое изделие позволяет выполнять быстрый монтаж и сможет выдержать большие нагрузки.

Есть множество разновидностей креплений по материалу применения.

• Для стен из ячеистого бетона – конструкция дюбеля снабжена ребрами в форме спиралей, которые расклиниваются в момент забивания крепежа в подготовленное отверстие.

• Для кирпичной кладки или бетонного монолита – применяются нейлоновые дюбели для работы с бетоном или кирпичом, могут выдерживать до 450 кг нагрузки. У этих моделей дюбели могут быть как с резьбой, так и без нее, диаметр находится в диапазоне 2-16 мм.

• Для щелевого с пустотами или твердого массива – такой крепеж имеет большую длину, которая составляет 60-360 мм. Конструкция распорного элемента у дюбеля выполнена так, что при вхождении в пустотелую основу гвоздь-дюбель сможет зацепить несколько перемычек внутри материала, тем самым обеспечивая прочную сцепку.

• Для обрешетки – такие дюбели называют дистанционными, и они дают возможность закреплять конструкцию обрешетки с небольшим отступом от поверхности стены. Такая дистанция колеблется в пределах 1-30 мм. Дюбель разделен на 2 части, одна из которых предназначена для рейки конструкции, а вторая – для стены. Обе части соединяются при помощи шурупа.

Таким методом удается достичь компенсации неровностей стены и получить равномерное закрепление конструкции.

• Универсальный крепеж – его устройство способно самоопределяться внутри поверхности при монтаже. Если фиксация произошла в плотный материал, то корпус дюбеля расширяется, а если монтаж осуществляется в пустотелом материале, то при попадании в область пустот конструкция выпирает и примыкает к опоре.

• Для поверхностей с небольшой толщиной – с этой целью используются конструкции дюбеля, выполненные из металла. При монтировании стального гвоздя каркас из металла вспучивается и прочно примыкает к области тонких стенок материала.

• Для реечных направляющих, напольного плинтуса, стеновой обрешетки – применяется гвоздевой тип дюбеля. Он незаменим в тех случаях, когда требуется выполнить множественный монтаж крепежных узлов. Гвоздь крепления у такого приспособления обустроен специальной накаткой. Рабочую часть шурупа при монтажном процессе вставляют совместно с дюбелем в подготовленное отверстие через обрешетку или рейку, а затем вколачивают эту пару молотком.

После выполнения крепежного узла демонтировать его при необходимости уже не получится.

• Для подвесных потолочных конструкций – применяется специальный крепеж, называемый «бабочка», который работает по поверхности, имеющей пустоты. При монтировании, проходя первый плотный уровень материала, под действием пружинного механизма дюбель раскрывает свою систему, тем самым упираясь в конструкцию обшивки изнутри. Дюбель-бабочка снабжен крючкообразными выступами и имеет резьбу.

• Для тяжеловесных подвесных изделий – структура дюбеля применяется для работы с бетонной и кирпичной поверхностями в ситуациях, требуемых закрепить на рабочей поверхности тяжелые ворота или иные изделия. Такой анкерный дюбельный крепеж сможет выдержать многотонную нагрузку.

• Для пенобетона и гипсового картона – выпускаются как нейлоновые, так и виды из металла, которые имеют острие рабочей части в форме сверла, а также на стержне их тела имеется резьба. Подобные дюбельные крепежи не требуют высверливания отверстий. Например, когда нужно закрепить акустический материал, всю конструкцию вкручивают при помощи отвертки или шуруповерта.

• Для твердопенного бетона или фиксации теплоизоляции – для применения дюбеля отверстия в материале предварительно не делают, а сам крепеж забивают без гвоздя.

• Для кирпича со щелевыми пустотами – применяется инъекционный вид дюбельного крепежа. Он работает при вставленном в подготовленное отверстие сетчатом анкере, куда затем вбивают дюбель, после чего к нему с помощью шприцевого приспособления вводят затвердевающий состав. Под действием клеящего вещества сетка анкера разрушается, и на этом месте образуется круглый анкер.

По форме бортика или головки дюбель-гвоздь бывает 3-х видов:

• цилиндрической формы;

• с потайным типом головки;

• широкой грибовидной формы.

Различные материалы рабочих стеновых или потолочных поверхностей требуют основательного подхода в выборе крепежного приспособления. Кроме того, от вида выполнения работ зависит и размер самого дюбеля-гвоздя.

Размеры и вес

Для удобства применения производители выпускают дюбельный крепеж в различных размерных вариантах. Параметры у этого изделия маркируются при помощи двух цифр. Например, 10 на 80, а также 30 на 6 или 8 на 160 – первая цифра в этом случае показывает величину диаметра в миллиметрах, а вторая цифра укажет на длину дюбеля. Параметры дюбеля по диаметру находятся в пределах от 5 до 23 мм, что касается длины, то она находится в границах от 10 до 160 мм, хотя бывают изделия и длиной 200 мм, например, дюбель-гвоздь 10х200 мм.

Самыми ходовыми размерами для бытового применения считается крепеж 6х40, 5х50 или 5х60 мм, а также 6х60 мм. Для промышленного применения нередко в ход идут дюбели размером 8х160 мм. Приобретая дюбель-гвоздь, потребитель сталкивается с тем, что нередко их продают на вес, и масса изделий для оптовой или мелкорозничной закупки указывается не за 1 единицу крепежа, а за 1000 дюбелей.

Вес изделия напрямую зависит от его диаметра и длины, хотя во многих строительных магазинах дюбель-гвоздь продается и поштучно либо небольшими партиями.

Советы по выбору

Чтобы правильно подобрать дюбель-гвоздь, необходимо понимать, какую нагрузку предстоит выдерживать креплению, и для чего оно будет предназначаться. Чаще всего дюбельный крепеж используется для работы с бетонным материалом в виде плотного монолита. Рассмотрим рекомендации специалистов по подбору крепежа.

• Если потребуется вешать кухонные шкафы или иные предметы с довольно большим весом, то необходимо запастись креплением, длина которого будет как минимум 85 мм.
• При выполнении крепежа для плинтуса, для кабель-канала, для изоляции стен тем или иным материалом, а также для фиксации конструкций, расположенных горизонтально, длина дюбельного крепления выбирается от 30 мм, а его диаметр берут от 6 до 10 мм.
• Для монтажа подвесного потолка, а также для ПВХ-конструкций или монтажа приборов освещения – словом, для тех изделий, где нагрузка идет с нижней части конструкции, используются дюбельные крепления, у которых имеются распорные усики или насечки, нанесенные на рабочем корпусе.
• Если требуется подобрать дюбельный крепеж под уже готовое отверстие в материале, то следует помнить, что размер у диаметра отверстия и дюбельного крепежа должен быть равным. В случае когда диаметр отверстия будет больше, чем у дюбеля, качественного и надежного крепежа не получится, так как дюбель расшатается и выйдет со временем.
• В стенах из пенобетона дюбельное крепление может стать своеобразным смягчающим прокладочным материалом. В этом случае нужно, чтобы такой крепеж плотно был закреплен в материале, а нагрузка веса удерживаемой конструкции равномерно распределялась по всем крепежным узлам, то есть по остальным дюбелям.

Опытные мастера-монтажники считают, что для старой бетонной стены лучше всего использовать универсальный тип крепления, так как в бетонном монолите могут неожиданно обнаруживаться незаполненные пустоты. Что касается размера и диаметра дюбеля-гвоздя, то, чем больше подразумевается на него нагрузка, тем толще и длиннее должен быть крепеж.

Особенности крепления

Пользоваться крепежом в виде дюбеля-гвоздя при наличии минимальных навыков работы с электродрелью и молотком довольно просто. Устанавливать крепления для бытовых нужд вполне можно своими силами, не приглашая к выполнению этих работ наемных мастеров. Прежде чем начать крепить, нужно выполнить расчет количества дюбелей, их диаметр и размер. Для выполнения работы потребуется применение молотка, электрической дрели с победитовым сверлом либо перфоратора с буром, а также нужно приготовить и выбранное количество дюбелей-гвоздей. Чтобы правильно использовать крепеж, нужно знать, закручивать придется дюбельный крепеж, или его нужно будет забить.

Для различных материалов особенности крепления дюбеля будут различны.

На кирпич

В намеченном участке стеновой поверхности выполняется отверстие, причем, во избежание образования трещин в теле кирпича, сверлить начинают на низких оборотах дрели, постепенно их увеличивая, но только тогда, когда глубина отверстия достигнет 8-10 мм. Перед монтажом дюбельного крепления из отверстия удаляют пыль и мелкую кирпичную крошку, а затем вбивают дюбель при помощи молотка.

На бетон

Область для отверстия размечается при помощи кернера, после чего берут перфоратор и высверливают отверстие до требуемой глубины. Диаметр сверла или бура для сверления требуется взять равным диаметру дюбельного крепежа. Что касается длины отверстия, то ее делают на 5-6 мм длиннее, чем сам выбранный вами дюбель. Далее из отверстия удаляют пыль и осколки материала при помощи бытового пылесоса. Затем дюбель забивают молотком в отверстие, а сам шуруп вкручивают либо забивают в конструкцию дюбеля. Забивая шуруп, нужно оставить 3-5 мм его свободного края головки для того, чтобы осуществить подвешивание монтируемой конструкции.

На гипсокартон

При работе с этим хрупким материалом от монтажника требуется большая аккуратность. Сначала в гипсокартоне выполняют отверстие нужных длины и диаметра, а затем до упора вводят дюбельный крепеж, легонько постукивая по его шляпке молотком, после чего требуется вкрутить шуруповертом шуруп в конструкцию дюбеля. При работе с гипсокартонными поверхностями нужно соизмерять массу закрепляемой на них конструкции.

Если она довольно большая и тяжелая, то применять дюбель-гвоздь не рекомендуется, так как этот вид крепления разрушит материал под действием веса закрепленной на них конструкции.

На керамическую плитку

Во время монтажных работ к керамическому материалу следует относиться бережно, так как он обладает повышенной хрупкостью. На поверхности плитки отмечают место для сверления отверстия, далее берут сверло по металлу и выполняют углубление 0,5 мм, то есть снимают слой эмали. Далее берут электрическую ударную электродрель и сверлят отверстие нужной глубины. В отверстие ставят до упора конструкцию дюбельного крепежа и закручивают шуруп.

Перечисленные способы монтажа подразумевают то, что дюбель-гвоздь будет вкручен или забит в рабочее отверстие. Но, помимо этих вариантов, существует еще один способ монтажа дюбельного крепления. Чтобы осуществить его, потребуется взять специальный строительно-монтажный пистолет, с помощью которого конструкцию «пристреливают» к рабочей монолитной поверхности. Чаще всего это применяется для бетона. В работе используют специальный дюбель, который оснащают особой шайбой, отвечающей за плотную посадку крепежа в стене. Строительно-монтажный пистолет имеет своеобразное устройство, которое после нажатия на спусковой курок выстреливает дюбель в стену, и это действие перемещает шайбу с конца дюбельного крепежа к его шляпке, надежно фиксируя крепление в стене.

О том, как установить дюбель-гвоздь в стену, смотрите в следующем видео.

Анкерные дюбели

Используя только основные инструменты и тщательную компоновку, вы можете собрать дюбельные соединения, которые по прочности могут соперничать со столярными изделиями с шипом и шипом, и менее чем за половину времени. Фактически, дюбели укрепляют практически любое сквозное соединение, стык между гранями и стыки под углом.

Приспособления различаются по цене и характеристикам

Приспособления для установки дюбелей

варьируются от простого, но нерегулируемого приспособления за 12 долларов США до многорегулируемого приспособления Dowelmax за 310 долларов США, фото ниже. Но менее чем за 60 долларов самоцентрирующееся приспособление со съемными направляющими втулками сверла справится с большинством шкантов.Вам также понадобится сверло с заостренным или круглым наконечником, подходящее к кондукторным втулкам, и зенковка шире, чем сверло.

Есть приспособление для установки дюбелей на любой бюджет. Показаны приспособления от 1 Rockler (12 долларов США), 2 Принадлежности плотника (36 долларов), 3 Ли Valley (59 долларов) и 4 Dowelmax (310 долларов).

Дюбели расширяющиеся

Хотя можно купить дюбеля ¹ ⁄ ₄ ", ⁵ ⁄ ₁₆ ", ³ ⁄ ₈ ", ⁷ ⁄ ₁₆ ", и ¹ ⁄ ₂ "диаметры ¹ ⁄ ₄ "и ³ ⁄ ₈ "размеры подходят для большинства работ.(См. Sources на внизу страницы .) Наши любимые установочные штифты: расширяемые рифленые дюбели, подобные тем, которые показаны в Shop Tip, которые позволяют клею выходить через канавки, но набухают, чтобы плотно захватить отверстия. Либо 1 ¹ ⁄ ₂ "или 2" длины будут работать; но 1 ¹ ⁄ ₂ Дюбели обеспечивают достаточное усиление для большинства стыков в ³ ⁄ ₄ Толстый инвентарь.

НАКОНЕЧНИК МАГАЗИНА
Рифленые дюбели расширяются, образуя прочный шов.
Вы можете вырезать дюбели самостоятельно и проделать разгрузочные канавки по бокам, но вы сэкономите время, используя имеющиеся в продаже дюбели.Как и печенье из прессованного бука, прессованная древесина в этих изделиях ³ ⁄ ₈ "дюбели расширяются примерно на ¹ ⁄ ₃₂ "при контакте с влагой в клее, как показано ниже , обеспечивая плотное прилегание.

Соединения стыковые

Для простого стыкового соединения сначала промаркируйте детали. Чтобы обеспечить идеальное сопряжение стыков, пронумеруйте стыки с 1 по 4 на каждой детали четырехсторонней сборки, прежде чем отмечать места установки дюбелей, фото ниже .

Сделайте одну отметку тонким карандашом поперек перил и перил. В приспособление для установки дюбелей на одинаковом расстоянии друг от друга куски, составляя вторую линию ненужный.

Мы расположили эти метки по центру двух ³ ⁄ ₈ дюбели 1 ¹ ⁄ ₄ "на 3 ¹ ⁄ ₄ "- широкие детали рамы. Вы можете добавить больше дюбелей для увеличения прочности, но не располагайте их ближе, чем ¹ ⁄ ₄ ".И оставить не менее ¹ ⁄ ₈ "дерева между краем отверстия под дюбель и любой поверхностью заготовки.

Установить глубину сверления

Затем установите глубину сверления на половину длины дюбелей плюс ¹ ⁄ ₁₆ ", чтобы избежать застревания клея. На этом расстоянии плюс длина втулки кондуктора оберните ленту вокруг бита, фото ниже .

Самоцентрирующийся шаблон для установки дюбелей втулка помогает определить правильная глубина сверления, которая мы отметили скотчем.

Шаблон для сверления торцов и кромок

Чтобы просверлить отверстие под дюбель в торцевом волокне заготовки, совместите указательную метку самоцентрирующегося зажимного приспособления с отмеченным местом для дюбеля, верхняя фотография , ниже . Затем просверлите по два отверстия для дюбелей на ленте с обоих концов на каждой направляющей.

Теперь повторите процесс на краю стыковочной детали, , средняя фотография . Влага в клее может вздуть края отверстия под дюбель, раздвинув детали. Чтобы этого не произошло, сделайте фаску на кромках отверстий с помощью фаски ¹ ⁄ ₁₆ "-глубокая зенковка, фото снизу .

.

Изготовление дюбелей без токарного станка - 3x3 Custom

• портфолио
• Учебники и планы
• инструменты
• Магазин 3x3
• Около
• Связаться с нами

Меню

ДИЗАЙН | СТРОИТЬ | СОЗДАТЬ

• портфолио
• Учебники и планы
• инструменты
• Магазин 3x3
• Около
• Связаться с нами

Рекомендуемые

5 простых подарков из древесного лома Регулируемая джиг-дадо Подставка для проигрывателя с геометрическим рисунком из шпона Гитара из шпона Sunburst Заточка ручного инструмента Трехструнная гитара Explorer с облицовкой в ​​стиле пэчворк 5 простых проектов по деревообработке для детей Блокировка головоломки Хранение игрушек в бассейне Современная скамья для хранения Многофункциональные снегоходы с поперечным разрезом Мраморный пасьянс Соединение внахлест из трех частей Easy DIY Moxon Vise Как использовать шаблоны табуретов Knock Down 6 способов накрыть кромки фанеры Как сделать регулируемое приспособление для установки дюбелей Пазлы для детей своими руками Как сделать наклейку на водную горку .Дюбель

- Викисловарь

Английский [править]

Альтернативные формы [править]

Этимология [править]

Из среднеанглийского dule неизвестного происхождения. Возможно от старофранцузского doelle («полая часть инструмента там, где находится ручка»), от франкского * dulja («полая труба, труба»), от протогерманского * dulją («труба») , из протоиндоевропейских * dʰel- («кривизна, полость»). Схожий с французским douelle , douille .В качестве альтернативы от средне-нижненемецкого dövel («колышек, пробка»), от протогерманского * dubilaz . Соответствует голландскому deuvel («деревянный колышек»), немецкому Dübel («дюбель»).

Произношение [править]

Существительное [править]

дюбель ( множественное число дюбель )

1. Штифт или брусок из дерева или металла, вставляемый в отверстия в соприкасающихся частях двух частей и находящийся частично в одной детали, а частично в другой, чтобы удерживать их в надлежащем относительном положении.
2. Деревянный прут для изготовления коротких булавок.
   • 2006 , Steven Caney, Lauren House, Steven Caney's Ultimate Building Book , page 264:

     В этом стартовом наборе, состоящем из двадцати четырех частей, используются двенадцать дюбелей длиной тридцать шесть дюймов (или девять сорок -восьмидюймовые дюбелей ) нарезать на эту длину стержня. Разложите пропилы так, чтобы использовать каждый дюбель по всей длине, без остатков.

3. (конструкция) кусок дерева или аналогичного материала, вставленный в поверхность, не подходящую для крепления, так что к нему можно прикрепить другие части.

Производные термины [править]

Условия координат [править]

Переводы [править]

штифт, вставляемый в отверстия, частично в одной детали, а частично в другой, чтобы удерживать их на своем месте

кусок дерева, вставленный в поверхность

что-то встроено в поверхность, чтобы к ней можно было прикрепить другие детали - См. также переводы на дюбель

Приведенные ниже переводы необходимо проверить и вставить выше в соответствующие таблицы переводов, удалив все цифры.Числа не обязательно совпадают с числами в определениях. См. Инструкции в Викисловаре: Макет статьи § Переводы.

Проверяемые переводы

Глагол [править]

дюбель ( третье лицо единственного числа простое настоящее дюбель , причастие настоящего дюбель или дюбель , простое причастие прошедшего и прошедшего времени дюбель или дюбель )

1. (переходная) Для скрепления дюбелями.
2. (переходная) Отделать дюбелями.

   Бондар дюбелей шт. Для головки бочки.

Часть или вся эта статья была импортирована из издания 1913 года Webster’s Dictionary , которое теперь свободно от авторских прав и, следовательно, является общественным достоянием. Импортированные определения могут быть значительно устаревшими, а любые более свежие смыслы могут полностью отсутствовать.
(См. Статью о дюбеле в пересмотренном несокращенном словаре Вебстера , G.И К. Мерриам, 1913.)

Анаграммы [править]

.Определение

в кембриджском словаре английского языка

Промышленные руты обычно изготавливаются из пучка тонких березовых дюбелей или тонких прутьев, прикрепленных к рукоятке голени. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.Двигатель имеет выходную собачку привода, которая представляет собой круглый компонент с шпонками с закругленными вершинами, расположенными так, чтобы соответствовать отверстиям в дисках. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Эти примеры взяты из корпусов и из источников в Интернете.Любые мнения в примерах не отражают мнение редакторов Cambridge Dictionary, Cambridge University Press или его лицензиаров.

Еще примеры Меньше примеров

Поскольку древесина гикори тверда и долговечна, ее используют для изготовления мебели, панелей, дюбелей, ручек для инструментов и лестниц.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. В зависимости от серьезности и общего размера повреждения может потребоваться несколько «заглушек» или дюбелей для надлежащего ремонта стыка.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. .Дюбеля

, Стоковые Фотографии и Роялти-Фри Изображения дюбеля

, Стоковые Фотографии и Роялти-Фри Изображения дюбеля | Depositphotos® Рулоны с чертежами, молоток, дюбеля и гвозди Анкерные болты Вид шурупов и дюбелей Различные типы анкеров, застрявших в падении Ящик для инструментов и набор шурупов Дюбели молотки чертежи гвозди перчатки Пластиковые дюбеля Сборка мебели, шурупов и дюбелей Различные болты и дюбели для монтажа Различные болты и дюбели для монтажа Дюбели в качестве фона Дюбели для стен Набор строительных элементов для утепления стен.Пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой лежат на поверхности пенополистирола Три пластиковых анкера для стен Рулоны с чертежами, молоток, дюбеля и гвозди Фон из множества пластиковых дюбелей серого цвета (крепление) для теплоизоляция. На серой плите из пенополистирола лежит огромная куча пластиковых болтов с круглыми дырявыми шляпками. Инструменты для строительства гипсокартонных стен Набор анкеров Различные болты и дюбели для монтажа Чертежи, молоток, дюбеля, гвозди Старые инструменты на черном фоне.Вид сверху. Тонированное Теплоизоляция старой стены Дюбели, строительные гвозди, изолированные шурупы Деревянные дюбели и строительные гвозди Пластиковые желтые ящики с инструментами на стене Набор анкеров для бетонной стены Различные типы анкеров застряли в падении Отвертка в руке мастера на фоне варио Теплоизоляция старого дома Фон или фон из коротких металлических гаек, саморезов и шурупов. Фон или фон из коротких металлических винтов и гаек. Фон или фон из коротких металлических гаек и винтов. Рабочие инструменты расположены по углам. Отвертка, саморезы и пластиковые дюбели Золотые саморезы на белом фоне Планы, молоток, перчатки, счетчик, гвозди Петля открытая Катаные чертежи деревянных дюбелей Набор строительных элементов для утепления стен. На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен.На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. На поверхность пенополистирола лежат пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен.На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. Пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой лежат на поверхности пенополистирола Дюбели и шурупы изолированные на белом Молоток, строительные гвозди и деревянные дюбели Набор строительных элементов для утепления стены. На поверхность пенополистирола лежат пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен.Пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой лежат на поверхности пенополистирола Ведро с саморезами этикетка Дюбели для стен На столе инструменты для сборки мебели: дрель, отвертка, молоток , молоток, зажим, перчатки Набор строительных изделий для утепления стен. Пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой лежат на поверхности пенополистирола. Набор строительных инструментов Фоновый рисунок многих серых пластиковых дюбелей для крепления для теплоизоляции.Огромная куча приспособлений для установки плит пенополистирола для утепления стен здания Комплект строительного оборудования Ящик для инструмента и комплект шурупов Станок сверлильный Станок сверлильный Дюбели и шурупы Комплект строительных элементов для утепления стен. Пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой лежат на поверхности пенополистирола Саморезы с дюбелями Молоток, перчатки, метр, гвозди и дюбели Набор строительных элементов для утепления стен .На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. Пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой лежат на поверхности пенополистирола. Новые деревянные дюбеля изолированные на белом вид сверху Набор строительных элементов для утепления стен.Пластиковые дюбели, рулон сетки для утепления фасадов и угловой профиль с сеткой лежат на поверхности пенополистирола. Фон из множества пластиковых дюбелей серого цвета для крепления для теплоизоляции. На серой плите пенополистирола лежит огромная куча пластиковых болтов с круглыми дырявыми шляпками. Набор строительных элементов для утепления стен. Пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой лежат на поверхности пенополистирола. Набор строительных элементов для утепления стен.На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. На поверхность пенополистирола лежат пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен.На поверхность пенополистирола лежат пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. Пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой лежат на поверхности пенополистирола. Деревянный дюбель изолированный на белом Набор строительных элементов для утепления стен.На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. На поверхность пенополистирола лежат пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой. Набор строительных элементов для утепления стен. На поверхность пенополистирола ложатся пластиковые дюбеля, рулон сетки для утепления фасадов и угловой профиль с сеткой.

---

Смотрите также

•
  Арболит состав пропорции по госту
•
  Как сделать дренаж вокруг дома своими руками схема
•
  Сколько цемента нужно для приготовления 1 куба раствора
•
  Обогреватель самый безопасный
•
  Фундамент под пристройку к дому своими руками
•
  Габионных конструкций что это
•
  Кронштейны для акустики
•
  Цемент кто изобрел
•
  Пучинистость грунта это
•
  Как заливать фундамент под баню
•
  Правильное устройство отмостки
