Опалубка для фундамента из досок


толщина, какую доску лучше использовать, какие нужны.

Существуют несъёмные опалубки, которые наряду с основным материалом являются частью конструкции. Но в малоэтажном строительстве чаще применяют одноразовые конструкции, собираемые из древесного пиломатериала. Рассмотрим, какую доску использовать для опалубки фундамента лучше, и как правильно произвести сборку такой конструкции.

Опалубкой в строительстве называют вспомогательную коробчатую конструкцию, состоящую из формообразующих щитов, поддерживающих элементов и крепежа. С её помощью бетонному монолиту придаётся требуемая форма, фиксируется пространственное положение. Кроме стабильности геометрических размеров, качество опалубки влияет и на качество поверхности монолита, поэтому доска на опалубку фундамента должна выбираться тщательно.

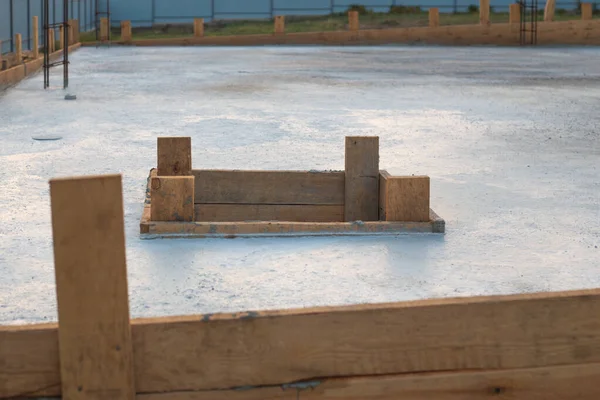

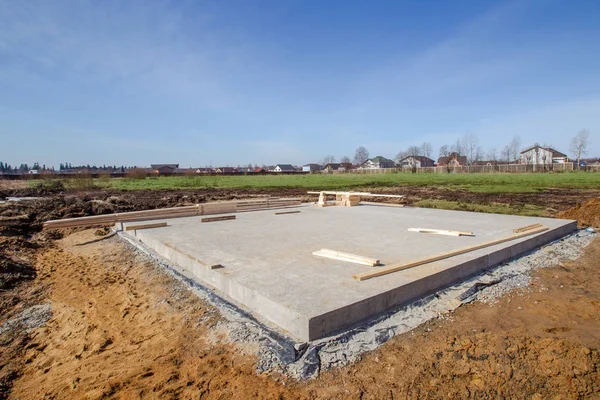

С помощью опалубки на готовой плите формируются монолитные цокольные стенки

Когда строительством фундамента занимается подрядная организация, её рабочие обычно пользуются многоразовой разборной (инвентарной) опалубкой. Это не значит, что у заказчика появляется шанс сэкономить, так как за аренду опалубки, а так же её сборку и демонтаж, в смету фундамента включается соответствующий пункт.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Если конструкция массивная, ей требуется обеспечить большую жёсткость и гладкость поверхности, для формирования опалубки может применяться и древесина более плотных пород: рябины, ясеня, клёна. Такую доску можно использовать и несколько раз, но для этого её следует застелить перед заливкой гидроизоляционным материалом.

Если для строительства выбирается хорошо высушенная древесина, то для опалубки лучше брать доску с минимальной влажностью 25%. Такое дерево не разбухает - а соответственно, имеет устойчивость к растрескиванию. Если же доски слишком сухие, они будут активно впитывать влагу (например, если пойдёт дождь), и опалубка покоробится.

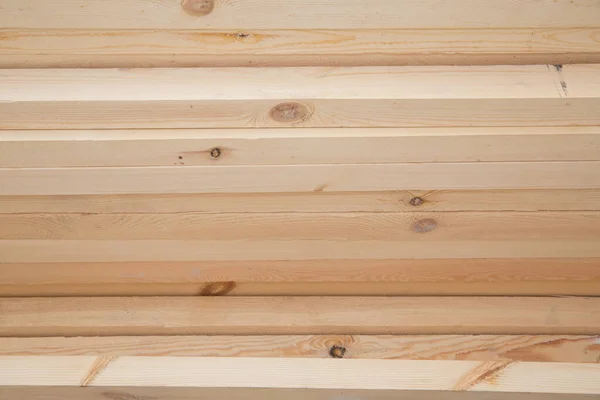

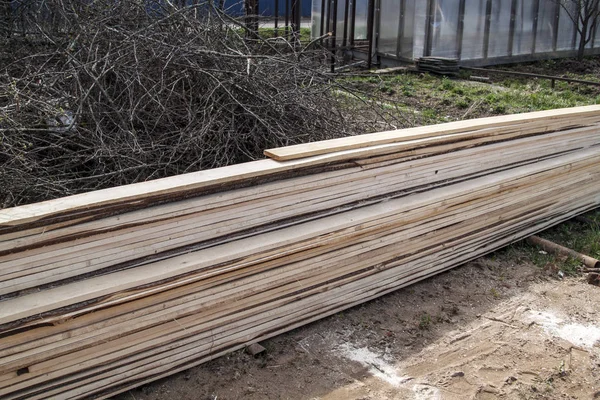

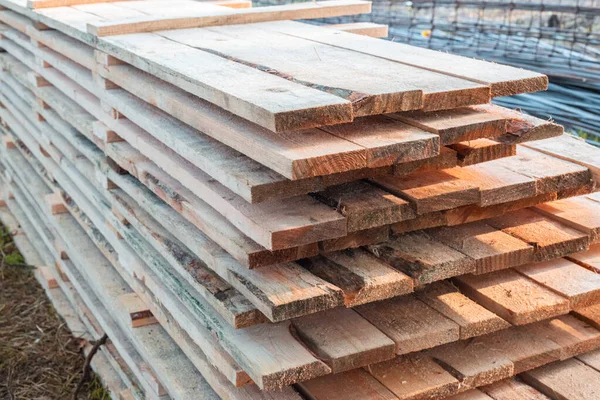

Решая, какую доску лучше использовать для опалубки фундамента, следует обратить внимание и на сортность. Для одноразового использования сойдёт и третий сорт пиломатериала, но собрать из него геометрически точную опалубку будет труднее из-за кривизны досок. С четвёртым сортом лучше не связываться вообще: у такой доски много механических дефектов, червоточин, гнили.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Сэкономив на качестве древесины, вы потом море времени потратите на подгонку деталей опалубки, получится много щелей. Сорт пиломатериала лучше выбирать не ниже второго.

Продают пиломатериал в кубометрах, поэтому застройщику требуется определить в кубах, сколько и какой доски нужно для опалубки фундамента. Так как из неё будут собираться щиты, необходимо посчитать, какой будет их длина. У ленточных фундаментов она соответствует суммарной длине всех стен, умноженной на 2 (так как щиты выставляются под каждую стенку параллельно), а у плитных – периметру плиты.

К примеру, общая длина щитов получилась 110 м, высота составляет 90 см. Толщину доски берём 50 мм и высчитываем кубатуру:

110*0,9*0,05=4,95 м³

Кроме доски нужны бруски для фиксации обшивки в щитах и установке подпорок. Обычно их количество составляет порядка 40% от количества досок – в нашем случае получается 1,98 м³.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На каждое количество следует добавлять 10% запаса на отходы при раскрое.

Чтобы посчитать, сколько штук доски в кубометре, следует вычислить кубатуру одной доски, а потом произвести деление. Тут всё зависит, из каких досок делают опалубку для фундамента. Допустим, берём размер 100*50*6000 мм - это 0,03 м³. Делим 4,95 м³ на 0,03, получаем 165 штук досок.

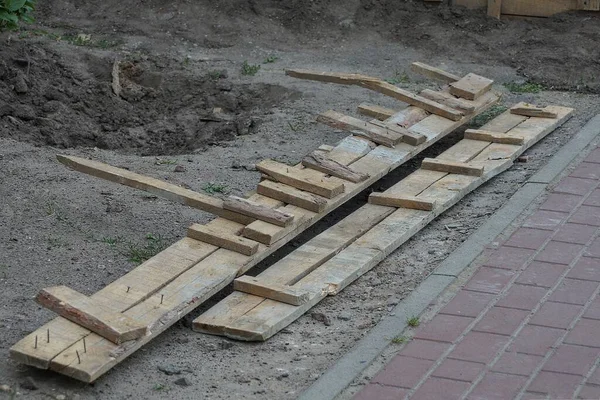

Собрать сначала щиты проще всего, особенно когда монтируется опалубка для незаглубляемой плиты, или же если работа ведётся в котловане, где есть ровная подготовленная уплотнённым песком площадка. Щит собирается путём укладки встык определённого количества досок, позволяющего набрать нужную высоту борта опалубки, и скрепления их поперечно отрезками такой же доски или брусками сечением 50*50 мм. По краям и в нескольких местах и в середине поперечины делают более длинными и заострёнными, чтобы устанавливая щиты, их можно было забивать в грунт, как колышки.

Бывают ситуации, когда сборка осуществляется по другому алгоритму. Если на участке хороший прочный грунт, при устройстве ленточных фундаментов в качестве опалубки в заглубляемой части используют стенки траншеи. В этом случае щиты выставляют только над землёй, на высоту цокольной стенки - если не хотят формировать её кладочным способом, из кирпича или блоков.

Расскажем в картинках, как делают такую опалубку мастера:

Фото для наглядности Комментарий

Установка брусков крепления

В данной ситуации щиты опалубки не собираются как полуфабрикат, а формируются на месте, вдоль бровки траншеи. Начинается работа с установки горизонтальных отрезков доски, посредством которых борта будущей опалубки будут надёжно крепиться к грунту.

О том, какие нужны доски, можно не задумываться – берите как на  опалубку – 100*50 мм. Нарезаете их длиной по 50 см, сверлите с одного конца отверстия, и забиваете

40-сантиметровые куски арматуры диаметром 12 мм. Свободные концы досок должны выступать над бровкой траншеи чётко по линии разметочного шнура.

Чтобы арматура не выскакивала из гнезда при случайном движении досок, её забивают не до конца, а оставляют 2-3 см над уровнем доски.

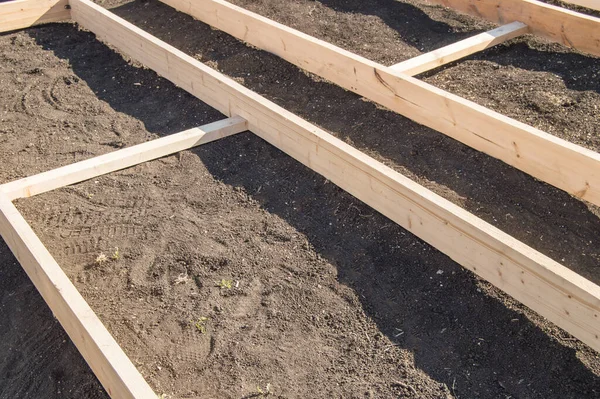

Монтаж направляющих опалубки

 По торцам поперечин параллельно укладываются продольные доски, которые послужат основанием для сборки бортов опалубки. Расстояние между ними контролируется с помощью шаблона, после чего длинные и короткие доски скрепляются между собой саморезами.

Обеспечение статичности направляющих забивкой арматуры

Чтобы придать этому основанию статичность, в тех местах, где под ним есть выемки, устанавливаются подкладки различной толщины из кусочков досок, ОСБ, фанеры. После того, как оно выведено в единую горизонталь, по углам и в середине через 2-3 метра в дно траншеи забивается арматура с таким расчётом, чтобы верхний торец послужил подпоркой.

В заданном положении металлический стержень фиксируют двумя саморезами, вкрученными по обе стороны в торец короткого деревянного упора, и соединёнными между собой проволокой.

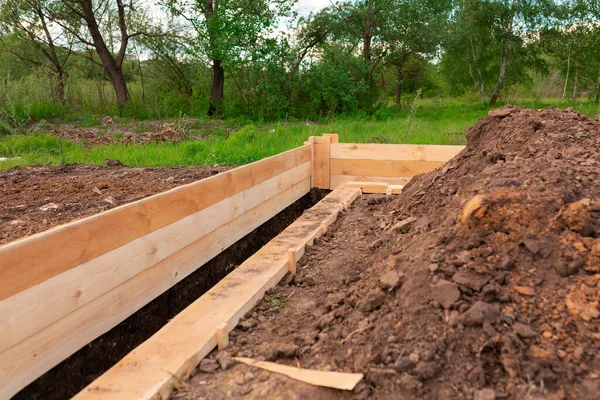

Каркас бортов опалубки

 Когда направляющие выставлены по уровню и хорошо закреплены к грунту, можно приступать к формированию бортов опалубки. Их высота зависит от высоты цокольной части фундамента и делается на 50-70 мм выше, с нанесением уровня верха фундамента на борт. Вдоль направляющих на расстоянии 80-100 мм устанавливаются вертикальные стойки, к которым и будет крепиться обшивка борта.

Сплошная обшивка бортов доской

 Ширина доски для формирования фундамента выбирается в пределах 100-150 мм, чтобы удобно было набрать нужную высоту щита. Более широкую доску не используют, потому что она: во-первых сильнее деформируется (больше щелей), а во-вторых, дороже стоит. Обрезной пиломатериал лучше подгоняется, поэтому предпочтение следует отдавать именно ему.

Гидроизоляция стенок опалубки рубероидом

Чтобы стенки цоколя получились более гладкими, а цементное молочко из бетона не утекало, борта опалубки с нахлёстом обшиваются рубероидом. Такой подход позволит так же уберечь доски от пропитывания цементом, что даст возможность использовать их вторично не только для хозяйственных целей, но и в строительстве.

Крепление полос рубероида к доскам осуществляется строительным степлером.

Прижимная планка из OSB

 Чтобы рубероид не задирался, а доски не подмокали, по низу обшитых бортов монтируется планка, вырезанная из тонкого листа OSB. К грунту она фиксируется так же с помощью обрезков арматуры. А чтобы бетон при заливке в опалубку мог плавно стекать по стенкам, прижимную планку – а вернее, её верхний стык с бортом опалубки, оббивают любым скользким материалом (например, полиэтиленом).

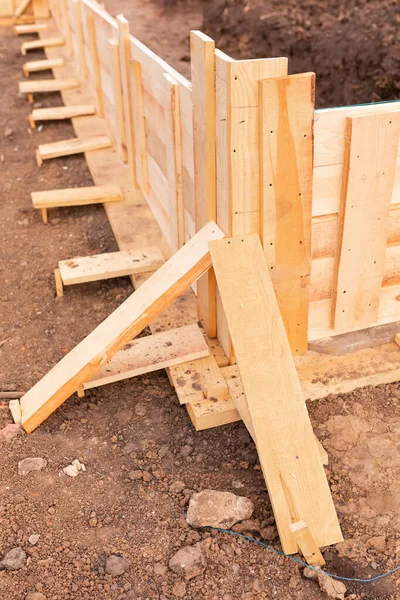

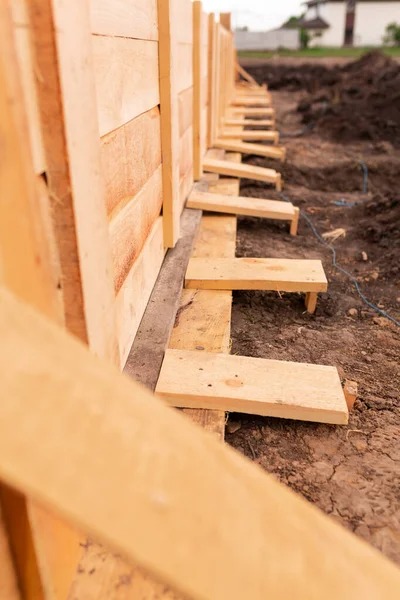

Упоры

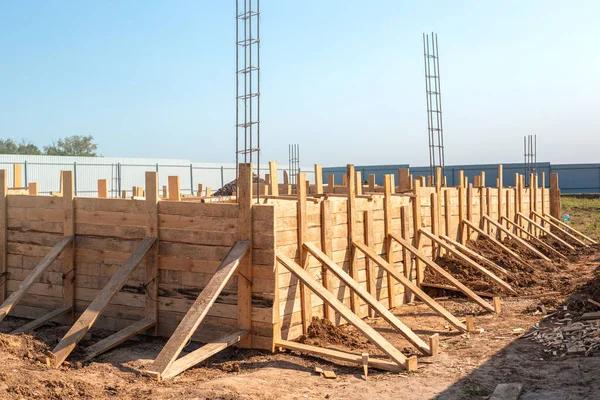

 Борта опалубки готовы, теперь требуется установить подкосы. В нашем случае они представляют собой треугольник, две стороны которого – это горизонтальный упор и вертикальная стойка. Остаётся добавить только третью, наклонную сторону, закрепив её дополнительным колышком.

Точность опалубки во многом зависит от качества применяемого пиломатериала, и обидно бывает, когда его после демонтажа приходится просто выбросить. И практикующие мастера, и теоретики утверждают, что распалубленную доску можно использовать в хозяйственных целях или вспомогательных работах. Однако древесину, напитавшуюся цементным молоком, практически невозможно пилить, да и зачистить путём шлифования не получится. Именно поэтому лицевую сторону щитов укрывают гидроизоляционным материалом: времени и сил это занимает немного, а экономия налицо – не говоря уже об идеально гладкой поверхности бетонного монолита.

Опалубка для фундамента своими руками

Заливка фундамента осуществляется в предварительно обустроенную опалубку. Эта конструкция должна быть смонтирована с соблюдением ряда установленных правил и норм. Ознакомьтесь с особенностями существующих разновидностей опалубок, порядком их расчета, инструкциями по возведению наиболее распространенных конструкций и приступайте к работе.

Опалубка для фундамента своими рукамиОпалубка для фундамента своими руками

Разумеется, перед возведением опалубки необходимо определиться с видом фундамента, который Вы будете возводить. Рекомендуем почитать следующие материалы на нашем портале:

  Столбчатый фундамент своими рукамиКак сделать ленточный фундамент своими руками — первым делом предлагаем Вам ознакомиться с пошаговой технологией возведения ленточного фундамента. В которой в том числе рассказывается про методику возведения опалубки из дерева.

Кроме ленточного фундамента рекомендуем ознакомиться с материалом по возведению столбчатого фундамента своими руками, т.к. это достаточно популярная разновидность фундамента в России.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубкаМеталлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубкаЖелезобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистиролаНесъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверейОпалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесиныОпалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесиныОпалубка из древесины

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкцииРасчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубкиЧертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСПНесъемная опалубка из ЦСПКак сделать несъемную опалубку для фундаментаКак сделать несъемную опалубку для фундаментаСхема съемной опалубкиСхема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубкиДва варианта монтажа несъемной опалубки (1)Два варианта монтажа несъемной опалубкиДва варианта монтажа несъемной опалубки (2)
  1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
  2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
  3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.

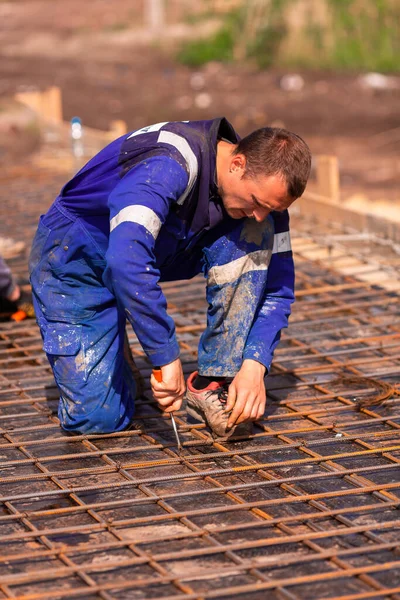

  4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
  5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции. Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

    Установка инженерных коммуникаций в опалубкуУстановка инженерных коммуникаций в опалубку

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубкиСхема несъемной опалубкиФибролит — экологичная, несъемная опалубкаФибролит — экологичная, несъемная опалубкаНесъемная опалубка Велокс Несъемная опалубка Велокс

Узнайте полезную информацию и нюансы, когда снимать опалубку после заливки бетона, из нашей новой статьи.

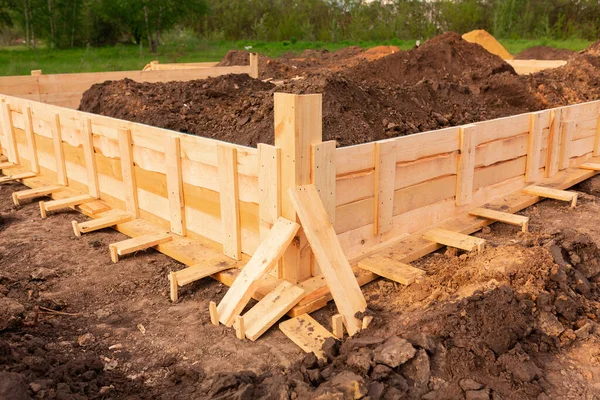

Съемная опалубка из деревянных досок

ОпалубкаОпалубкаСъемная опалубка из деревянных досокСъемная опалубка из деревянных досок

Первый шаг

Очистите строительную площадку от мусора и всего, что способно помешать выполнению дальнейших мероприятий.

Второй шаг

Разметьте площадку по требованиям предварительно подготовленного проекта.

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваПример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубкаОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Важно, чтобы в конструкции не было крупных щелей. Заделывайте зазоры подходящими подручными материалами. В данном случае большой считается щель шириной более 4-5 мм – такого промежутка будет вполне достаточно для утечки бетонного раствора.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаОпалубка фундаментаСхема армирования фундаментаСхема армирования фундаментаУстройство опалубки Устройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Цены на различные виды строительных досок

Доски строительные

Видео – Опалубка для фундамента своими руками

как правильно сделать своими руками, каково его устройство, а так же когда можно ее снимать

Простота, надежность и экономичность ленточного фундамента подтверждены многими десятилетиями наблюдений, исследований и уточнения технологии.

Методика строительства этого типа оснований отработана до мелочей, что делает появление ошибок маловероятным.

Все возможные проблемы возникают только при самостоятельном возведении фундамента людьми, не имеющими опыта и соответствующей подготовки.

Большинство ошибок совершаются на стадии подготовки, при создании элементов конструкции ленты.

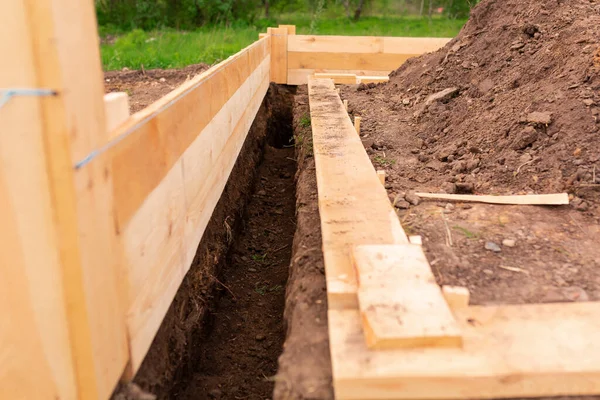

Рассмотрим один из важных этапов строительства — сборку и монтаж опалубки.

Содержание статьи

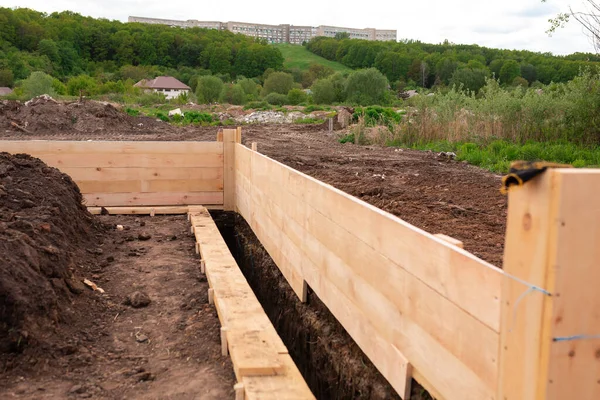

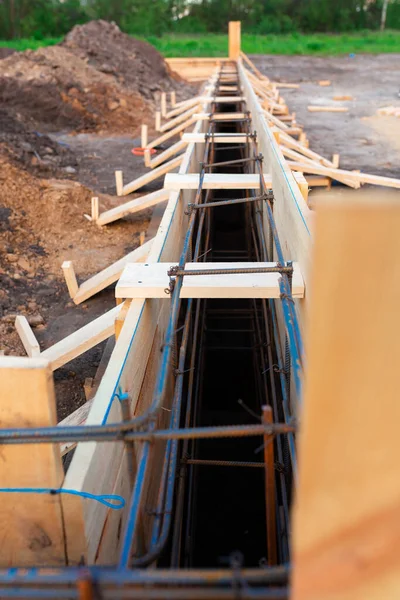

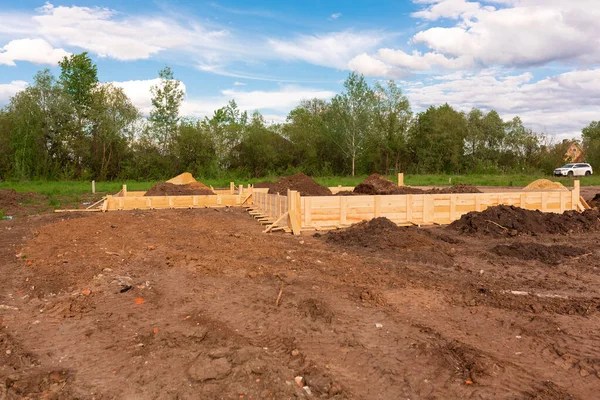

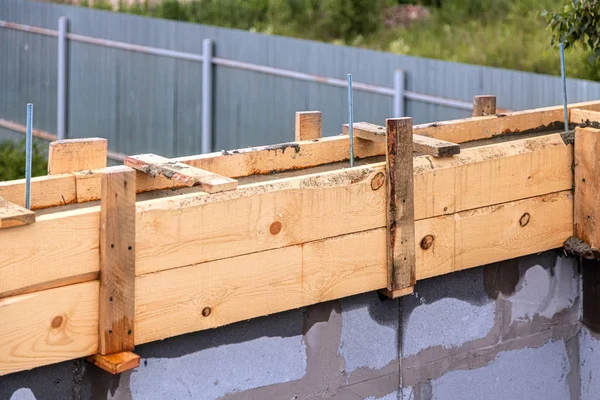

Что такое опалубка для ленточного фундамента

Опалубка — это форма для заливки бетона. Представляет собой щитовую конструкцию из деревянных, фанерных или полимерных материалов, образующую емкость по форме бетонной ленты. Она строится прямо на месте отливки, по размерам, указанным в проекте или рабочем чертеже.

В большинстве случаев выставка производится из обрезных досок, но существуют и более специализированные конструкции, предназначенные для многоразового пользования. Основным требованием к опалубке является прочность, способность выдерживать нагрузки, возникающие при заливке бетона и его затвердении.

Кроме того, важна герметичность формы, препятствующая вытеканию бетона и исключающая непроизводительные потери материала.

Виды

Существуют различные виды опалубки.

По типу конструкции и монтажа различаются:

Из перечисленных вариантов используются преимущественно щитовые типы, поскольку остальные конструкции предназначены не столько для ленточного фундамента, сколько для общих строительных работ.

Существуют разновидности по уровню теплосбережения:

Выбор типа и материала для опалубки производится на стадии проектных работ и основан на инженерном расчете.

Большинство проектов частных домов рассматривают только деревянную опалубку из-за возможности собирать любые размеры, но встречаются и другие решения.

Какой материал используют

Опалубка может быть создана из различных материалов:

Кроме того, имеются варианты из синтетических тканей или резины. Преобладают деревянные конструкции, поскольку они дешевы, могут быть использованы неоднократно и в разных размерах.

Многоразовые формы предназначены для массового производства отливок одинакового размера и конфигурации, поэтому их делают из более прочных и долговечных материалов.

Преимуществом деревянных конструкций является низкая стоимость и универсальность, но время сборки у них намного больше, чем у фанерных или металлических готовых щитов.

Как рассчитать количество?

Простейшим способом расчета является использование онлайн-калькулятора. В соответствующие окошечки вводятся собственные данные — высота ленты, общий периметр, умноженный на 2, и тип материала.

В результате получается количество древесины в кубометрах. Это удобно, так как обычный расчет производится по площади, которую уже после переводят в кубометры.

Для тех, кто не доверяет онлайн-калькулятору, пригодится методика расчета:

  1. Вычисляется периметр ленты.
  2. Делится на длину одной доски, получаем количество щитов.
  3. По высоте ленты выбирается ширина щита (обычно, кратная ширине досок).
  4. Вычисляется количество досок в каждом щите.
  5. Умножается на количество щитов.
  6. Полученный результат умножается на 2.

Кроме этого, надо вычислить количество планок, необходимых для создания поперечин и упоров. Оно определяется произведением общего числа щитов на количество планок одного щита.

ОБРАТИТЕ ВНИМАНИЕ!

Любой способ расчета достаточно приблизителен, поэтому рекомендуется приобретать на 10-15% больше, чем получилось при подсчете.

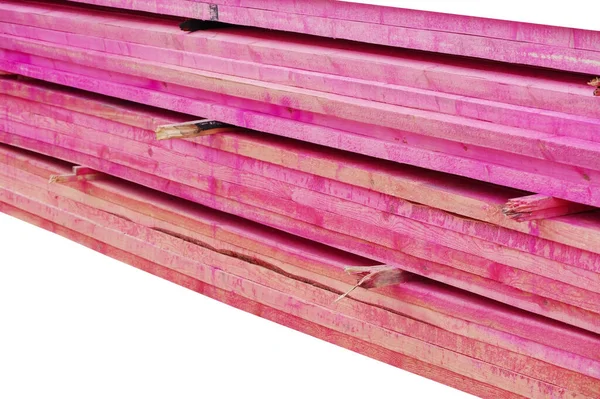

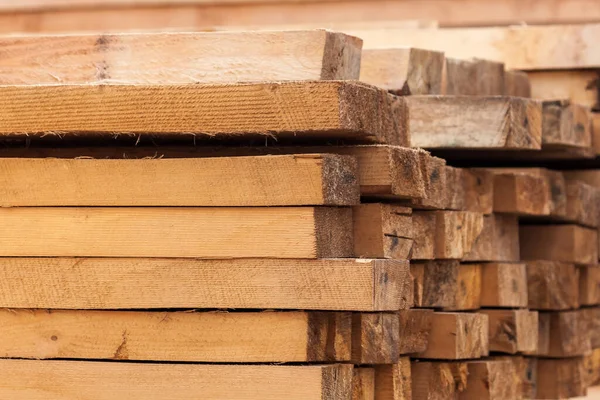

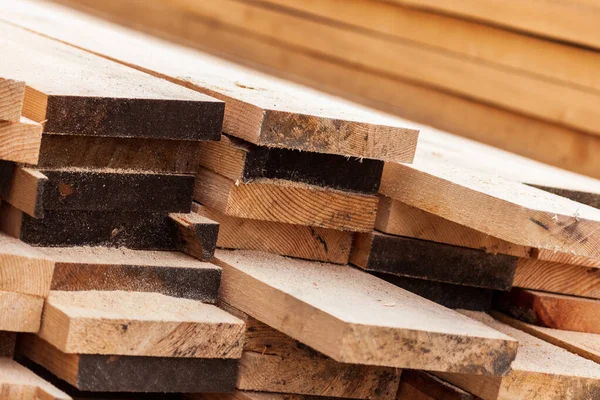

Какую доску лучше всего использовать

Для сборки опалубки обычно используется наиболее распространенный материал — обрезная сосновая доска. Рекомендуется обстругивать рабочую поверхность досок, но это не всегда возможно, поэтому чаще всего сборка щитов производится из нестроганных досок.

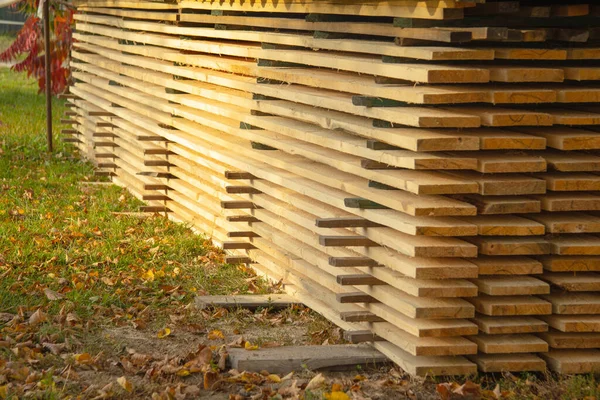

Важным вопросом является степень влажности пиломатериала. В данном случае использование сухой доски не обязательно, а иногда даже нежелательно. Опалубка долгое время удерживает массив влажного , который все это время периодически поливают водой.

Сухой пиломатериал начинает активно поглощать влагу, разбухает и увеличивается в размерах, отчего отдельные доски выдавливает из плоскости щита.

Толщина досок, используемых для сборки щитов, колеблется в пределах 25-40 мм. Чем выше и шире лента, тем толще должны быть доски, чтобы выдерживать нагрузки при заливке и давление жидкого бетона на стенки.

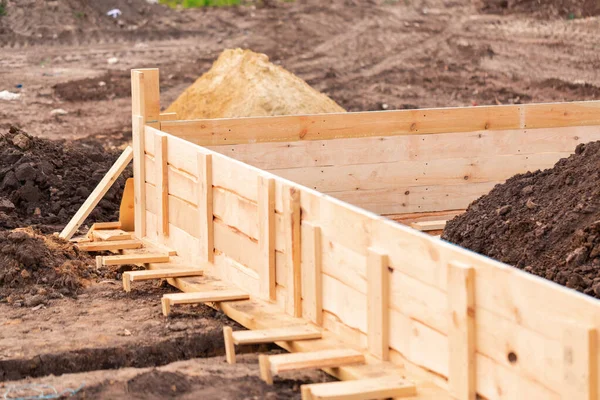

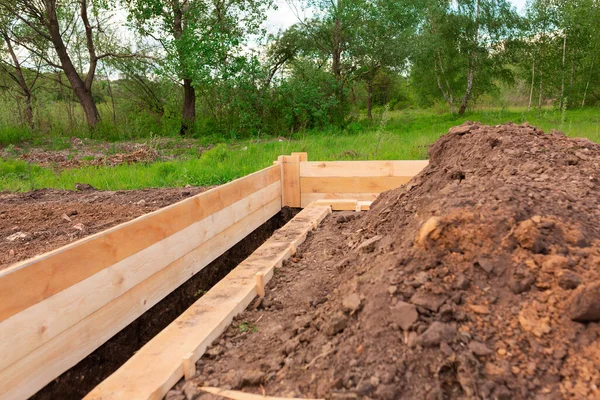

Порядок монтажа

Создание опалубки производится поэтапно:

  1. Нарезаются вертикальные поперечные планки. Их длина на 40-50 см превышает расчетную ширину щитов, так как их предстоит забивать в грунт. Для этого один конец заостряется для лучшего вхождения.
  2. Подготовка досок. Их нарезают по длине (при необходимости) и складируют на ровной поверхности. Оптимально — поблизости от траншеи, чтобы не пришлось носить готовые щиты на большие расстояния.
  3. Раскладывают поперечины с шагом 0,8-1,2 м. Верхний срез выравнивают по линии.
  4. Производят сборку щитов. Сначала прикрепляют верхнюю доску, затем максимально плотно прикрепляют остальные. Используются гвозди или саморезы.

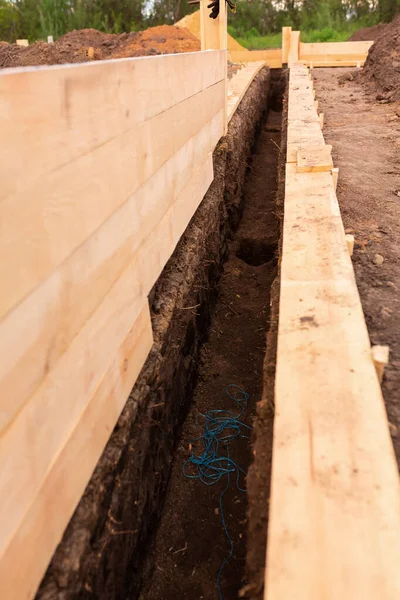

  5. Щиты опускаются в траншею, выравниваются по осям и размерам. Заостренные концы вертикальных планок забивают в грунт до появления контакта горизонтальных досок с дном траншеи.

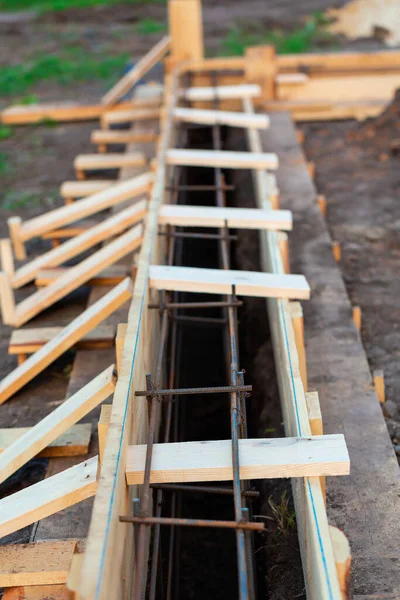

  6. Параллельно установленные щиты соединяются между собой поперечинами, определяющими толщину ленты. Их роль иногда выполняют П-образные хомуты, собранные из деревянных брусков.
  7. С внешней стороны устанавливаются дополнительные наклонные распорки, исключающие выдавливание щитов при заливке бетона.

ВАЖНО!

Внутреннюю поверхность опалубки следует застелить полиэтиленовой пленкой, чтобы обеспечить герметичность и предотвратить вытекание бетона. Как бы аккуратно и плотно ни собиралась опалубка, нагрузки при заливке очень велики и возникают резко. Щиты немного расходятся, что приводит к появлению щелей. Пленка позволяет сохранить материал и предотвращает непроизводительные потери.

Монтаж съемной опалубки из фанеры

Фанера позволяет получить герметичные щиты, обладающие ровной и гладкой поверхностью. Для разовой можно обойтись самой дешевой сосновой фанерой, но для многоразовой опалубки рекомендуется выбирать более прочную березовую фанеру, пропитывать ее олифой или приобретать ламинированную фанеру (оптимальный вариант).

Толщину листов выбирают исходя из высоты опалубки, но не менее 10-12 мм. Обычно используется фанера 14-18 мм.

Порядок сборки:

  1. Нарезаются фанерные щиты по размерам.
  2. Из деревянных брусков (50 на 50 мм) изготавливается каркас щитов. Он представляет собой окантовку, расположенную с внешней (нерабочей) стороны щита. Между собой планки соединять не надо, но к фанерному листу они прикрепляются прочно. Для крепления используются гвозди, саморезы или металлические шпильки (для больших щитов).
  3. В траншее вбивают колышки, предназначенные для упора щитов.
  4. Готовые щиты размещают в траншее, выравнивают их положение. Расстояние между параллельными щитами фиксируется поперечными распорками, которые впоследствии перед заливкой удаляют.
  5. Отдельные щиты соединяют между собой для получения непрерывных стенок опалубки. Стыки заделывают максимально плотно, при появлении щелей их сразу заделывают.
  6. Сверху на щиты с шагом около 1 м устанавливают П-образные хомуты, удерживающие щиты от выдавливания при заливке.
  7. Рекомендуется застелить внутреннюю часть полиэтиленом, чтобы герметизировать опалубку и улучшить режим затвердения бетона. Фанера останется чистой и может быть использована вновь или для других целей.

ОБРАТИТЕ ВНИМАНИЕ!

После покупки материала надо осмотреть его и нанести слой олифы на всю поверхность и торцовые участки. Это поможет облегчить демонтаж опалубки и сохранит ее для повторного использования.

Как собрать из пенополистирола

В данном случае опалубка не подлежит демонтажу, являясь сначала формой для отливки, а впоследствии — слоем утеплителя. Используются готовые блоки из экструдированного пенополистирола и дополнительные элементы к ним — перемычки, детали для продольного соединения и т.д.

Все они имеются в продаже и приобретаются заранее в нужном количестве, что значительно облегчает сборку и позволяет получить прочный и герметичный внешний кокон для бетонной ленты. Технология изобретена достаточно давно, но по разным причинам не использовалась, начинает набирать популярность только в настоящее время.

Тем не менее, результаты позволяют прогнозировать методике хорошие перспективы.

Сборка опалубки проста. Блоки соединяются между собой по принципу конструктора, фиксация производится с помощью перемычек. Процесс сборки, помимо создания формы для заливки, совмещает утепление и шумоизоляцию, что сокращает общее время работ и упрощает работу в целом.

Чем меньше операций, тем меньше возможность появления ошибок или нарушений технологии.

Основным недостатком методики можно назвать высокую стоимость блоков из пенополистирола, увеличивающую расходы на .

Это главный фактор, препятствующий распространению технологии.

Установка съемной опалубки с утеплением

Монтаж такого типа опалубки своими руками производится по собственной методике:

  1. Траншея имеет ширину, равную толщине ленты плюс двойной слой утеплителя. Обычно используют экструдированный пенополистирол. Листы изолятора устанавливаются на ребро вертикально и крепятся гвоздями длиной 20 см прямо к стенкам траншеи.
  2. Перед установкой теплоизолятора с обратной стороны по всей площади устанавливаются фасадные дюбеля. Их концы проходят сквозь материал и выступают внутрь траншеи, чтобы после заливки обеспечить качественное соединение бетона и утеплителя.
  3. Деревянная опалубка устанавливается по краю траншеи, образуя продолжение вверх ее стенок. Теплоизолятор крепится к ней так же, как и к грунту — гвоздями, только меньшей длины. Техника создания щитов обычная, отличием является только установка не внутри траншеи, а по ее краям.
  4. Заливка бетона обеспечивает плотный контакт ленты с утеплителем, отсутствие зазоров и герметичность слоя утепления. После застывания бетона деревянная опалубка демонтируется, а теплоизолятор остается на поверхности бетона. Учитывая специфику материала, необходимо установить защитный слой обшивки цоколя для исключения механических воздействий на изолятор.

Производить демонтаж деревянных щитов надо аккуратно, чтобы не разрушить плиты пенополистирола.

Установка несъемной опалубки

Помимо пенополистирола, для изготовления несъемной опалубки используется бетон. Из него производят пустотелые блоки, которые собираются наподобие деталей конструктора, образуя полую стену нужного размера.

После этого внутрь заливается бетон, заполняя пустоты и образуя монолитную прочную стену. Эта технология появилась раньше, чем полимерная несъемная опалубка, но, в силу разных причин, широкого распространения не получила.

Создание такого внешнего каркаса позволяет решить ряд проблем с жесткостью, плотностью соединения с бетонным заполнением и завершающими работами. и можно производить, не дожидаясь окончательного затвердения бетона.

Появляется экономия строительных материалов, поскольку нужды в обычной опалубке нет.

Методика сборки опалубки проста и не вызывает вопросов. В подготовленную траншею на слой гидроизоляции устанавливаются блоки, наносится слой гидроизоляции на боковые поверхности, после чего устанавливается и заливается бетон.

Процедура проста и позволяет существенно ускорить создание прочного фундамента.

Как дополнительно укрепить данное устройство?

Вес бетона очень велик, и нагрузки на опалубку при заливке способны разрушить ее или создать щели, через которые бетон будет вытекать наружу. Для укрепления используются дополнительные элементы, усиливающие стенки и принимающие на себя нагрузку от веса бетона.

Обычно на расстоянии около 50 см от внешней поверхности в грунт забивают колья, к которым прикрепляются наклонные упоры. Кроме того, снизу укладываются горизонтальные упоры, плотно вставленные между кольями и нижним краем щитов.

В результате образуется ряд дополнительных креплений, увеличивающих устойчивость опалубки и предохраняющих ее от разрушения.

Когда снимать опалубку с ленточного фундамента?

Демонтаж опалубки традиционно производится через 10 дней после заливки. Разные технологические варианты допускают более ранний или поздний демонтаж в пределах 5-15 дней, что обусловлено размерами и толщиной ленты — чем она больше, тем длительнее срок выдержки в опалубке.

При демонтаже в более ранние сроки необходимо соблюдать максимальную осторожность, так как можно легко отбить углы или края ленты.

Полезное видео

В данном видео вы узнаете, как правильно сделать опалубку для ленточного фундамента:

Заключение

Опалубка — важный и ответственный элемент создания ленточного фундамента. Относиться к ее сборке надо с максимальной тщательностью и аккуратностью, не пренебрегая никакими этапами или элементами технологии.

Качество заливки и всего фундамента в большой степени зависит от того, насколько надежно и прочно собрана форма. Лучше потратить немного лишнего времени и получить оптимальный результат, так как от этого зависит судьба всей постройки.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Опалубка для фундамента: виды, способы, материалы

Защита дачи от воровства – актуальная тема для каждого обладателя загородной недвижимости. Большая часть владельцев частных домов проживает на участке только весенне-летний период, а осенью, когда урожай собран, грядки утеплены, и осенние работы по огороду завершены, хозяева переезжают жить в городскую квартиру, в которой удобней, ближе к работе, а, вероятно, и теплее, если в дачном доме не проведена система отопления. Такие дома длительно пустуют, и для воров такой домик – легкая добыча: хозяев нет, торопиться некуда, можно вынести весь дом. Пустующий дом необходимо защищать. В других случаях, когда участок подготовлен к зимовке, и хозяин дома круглогодично проживает загородом, защита дома и участка нужна еще больше, потому что в таком случае стоит вопрос не только потери имущества, но и риска для здоровья и жизни человека. Каким способом защитить дом от вора, обсудим в сегодняшней статье.

15 декабря

Устройство опалубки фундамента из досок своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

пошаговая инструкция по монтажу + советы специалистов


Возведение фундамента – процесс не сложный, но трудоемкий. От качества основания под застройку будет зависеть срок службы самого здания. Согласны? Поэтому фундамент должен сооружаться поэтапно, с соблюдением технологии выполнения строительных работ.

Начинающие строители и новички, не имеющие опыта в сфере строительства, рано или поздно задумываются над тем, как сделать опалубку для фундамента своими руками, не прибегая к помощи специалистов.

В нашем материале речь пойдет о видах опалубки, мы расскажем какие материалы понадобятся для строительства и приведем пошаговую инструкцию по сооружению.

Содержание статьи:

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

  • щиты для придания формы;
  • крепеж для фиксации щитовых ограждений;

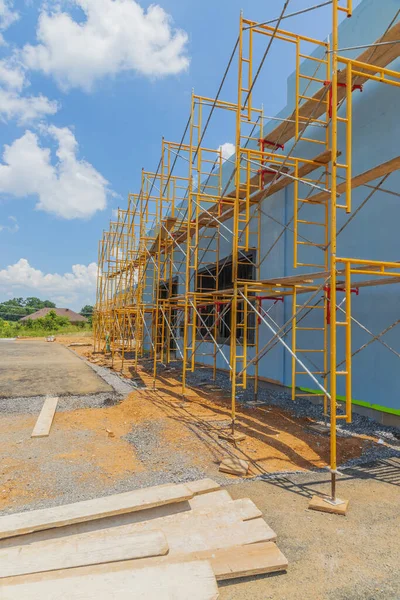

  • дополнительные леса для фиксации щитов.

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его .

Материалы для строительства

 Материалы для создания опалубочной системы выбирают в зависимости от вида, ширины и протяженности фундамента. Для сборки формы используют: доски, фанеру, ОСБ, ДСП, ДВП, металлические щиты и полимерные плиты.

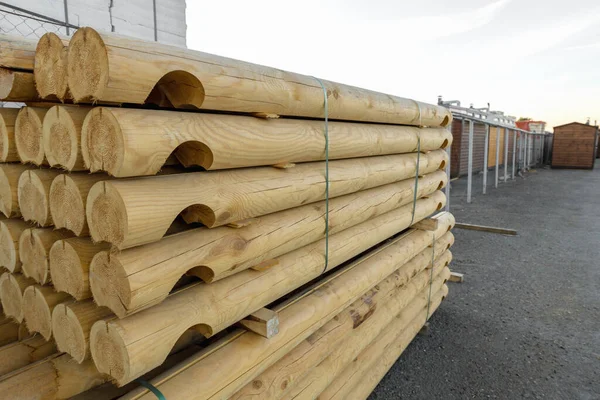

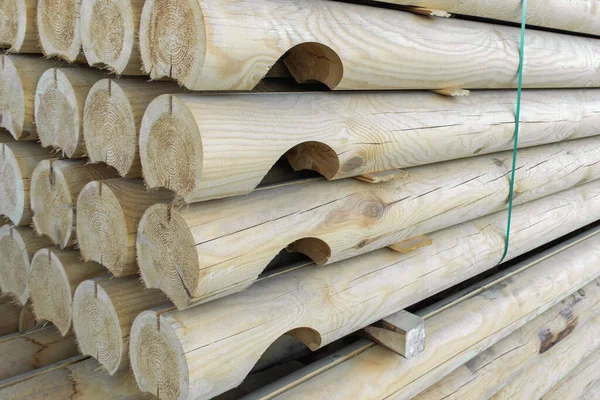

Чаще всего для обустройства опалубочной системы выбирают древесину. Деревянные щиты изготавливают из сосны или лиственницы.

Опалубка из древесины – бюджетный вариант. Щиты монтируются легко и быстро, наличие специальных инструментов не требуется. Для усиления конструкции часто используют дополнительные элементы. Доступность в финансовом плане – главный плюс материала.

Листы фанеры фиксируются на распорках, изготовленных из деревянных досок. Опалубка этого вида отличается невысокой стоимостью и простотой исполнения

Опалубка из фанеры, ДСП, ОСБ. Материалы для сооружения такой системы стоят недорого, а использование дополнительных элементов повышает прочность конструкции. Прежде чем приступить к возведению опалубки, мастера делают предварительные расчеты количества затрачиваемого материала.

Опалубку из металла сооружают при обустройстве ленточного или монолитного фундамента. Главная особенность металлической системы – высокий уровень надежности. Арматуру приваривают к металлическим щитам, тем самым усиливая прочность бетонного основания.

Монтаж опалубки из железобетона требует прикладывания существенных усилий. Проведение работ с использованием ж/б плит стоит дороже, чем возведение опалубки других видов

Железобетон редко используется в частном строительстве. Достоинством железобетонных плит является то, что с их помощью можно существенно сократить толщину фундамента. Еще один плюс – использовать дополнительные распорки при обустройстве данного вида опалубки не нужно.

Пенополистирол пользуется заслуженной популярностью у строителей благодаря своим техническим характеристикам. Материал придает форму бетонному основанию, служит в качестве утеплителя, защищает сооружение от неблагоприятных погодных условий.

Монтаж опалубки из пенополистирола не вызывает сложностей, но стоит дороже, чем установка других видов конструкций.

При выборе материала для опалубки мастера и новички строительной отрасли в основном выбирают древесину. Выбор материала во многом зависит от типа фундамента.

 Опалубка из подручных материалов

Собрать опалубку можно из подручных материалов: шифера, профлистов и т.д. Главным преимуществом опалубки из подручных материалов является ее низкая стоимость.

К недостаткам данного вида конструкции можно отнести:

  • сложность монтажа;
  • риск утечки бетонной смеси сквозь щели;
  • низкая несущая способность;
  • необходимость в установке дополнительных опор.

Опалубка из подручных материалов будет уместна только для небольших построек. В остальных случаях выбирают традиционные для обустройства системы материалы.

Инструктаж по обустройству опалубки

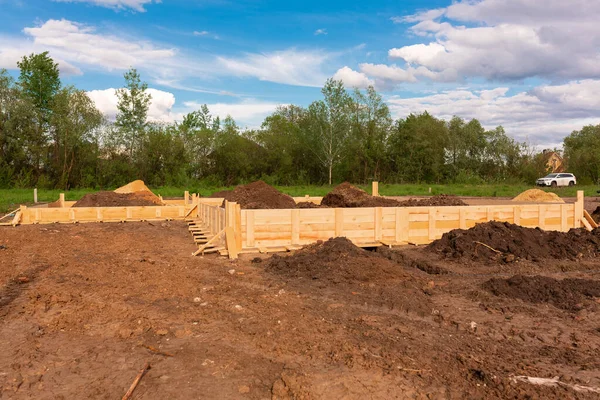

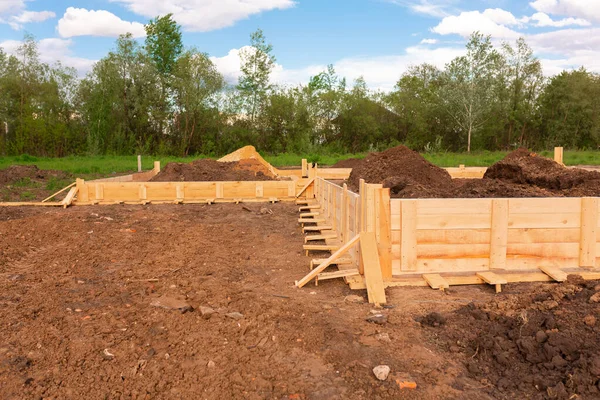

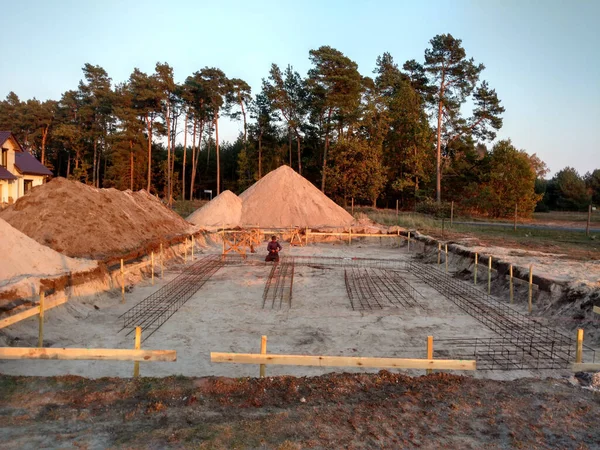

Для обустройства ленточного фундамента устанавливают деревянную опалубку. Система состоит из двух параллельных сторон, для ее монтажа используют деревянные щиты, брус, металлические прутья, крепежные элементы и гидроизоляцию.

Процесс сборки конструкции происходит в следующей последовательности:

  • расчет стоимости и количества материала;
  • подготовка участка и обустройство котлована;
  • установка деревянных щитов;
  • монтаж опалубки;
  • укрепление и гидроизоляция конструкции.

Установить опалубку по всем правилам могут специалисты строительной отрасли. Выполнение данного вида работ под силу даже новичкам. Начинающим строителям следует изучить каждый этап в отдельности для полного понимания специфики.

Длину и ширину щитов выбирают в зависимости от параметров фундамента. Щиты должны быть выше фундамента, а вот ширина досок может быть любой

Шаг 1 – расчеты при проведении работ

Опалубка, как и любая конструкция, требует проведения предварительных расчетов технических параметров и необходимого количества материалов. Вычисления проводят перед началом монтажных работ.

При проведении расчетов принимают во внимание вид сырья. Все используемые материалы имеют разную стоимость, соответственно, меняется и цена будущей конструкции.

Опалубку из дешевых материалов (ОСБ, доски, фанера и т.д.) чаще всего используют при возведении частных домов и построек. Для крупных объектов выбирают сырье с хорошими техническими характеристиками, главными плюсами которого является устойчивость к влаге.

Для расчета стоимости необходимо умножить значение цены на количество кубических метров материала. При проведении расчетов следует учитывать дополнительные расходы: стоимость и количество бруса, деревянных распорок

Расчет количества материалов вычисляется просто. На первоначальном этапе разделяют периметр планируемого фундамента на длину деревянного элемента. Далее делят высоту основания на ширину заготовки из дерева.

В завершении полученные ранее значения умножают. Конечный результат будет соответствовать количеству досок, необходимых для обустройства опалубочной системы. Строители рекомендуют к полученным цифрам добавлять запас около 10%.

На закупку дополнительных материалов часто уходит до 50% от общей стоимости основного сырья. На заключительном этапе вычислений добавляют расходы на закупку инструментов и элементов фиксации.

Шаг 2 – подготовительные работы перед строительством

 Участок, на котором будет располагаться фундамент дома необходимо заранее подготовить: вырубить все деревья и кустарники, выкорчевать пни, убрать валуны и камни. Далее на обозначенной территории участка следует снять верхний слой плодородного грунта и нанести разметку.

Для обозначения границ лучше использовать деревянные колышки, чтобы можно было между ними натянуть шнур либо прочную нить.

Колышки расставляют по углам будущей постройки, нить натягивают строго горизонтально. Ширина траншеи для опалубки должна быть больше ширины фундамента

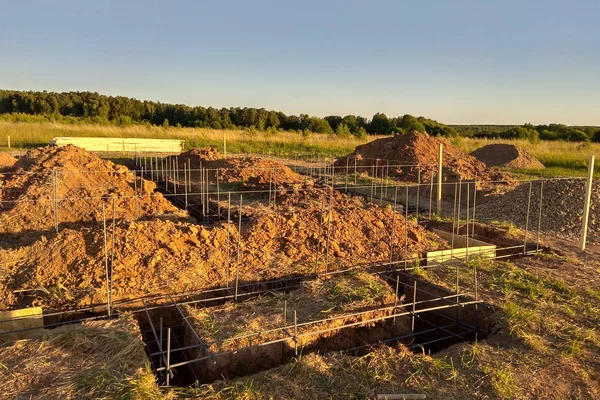

Для установки системы необходимо выкопать траншею глубиной не менее 50 см. Ее дно должно быть ровным, для выравнивания рабочие обычно используют строительный уровень или разметочный шнур. Выкопанный грунт размещают по периметру основания или используют его для выравнивания территории участка.

Обустройство подушки – важный этап подготовительных работ. На дно траншеи засыпают песок. В дальнейшем слой песка защитит фундамент от грунтовых вод, промерзания и не даст фундаменту осесть. Укладку слоев выполняют поочередно, высота каждого слоя должна составлять не менее 10 см. Всего для обустройства подушки понадобится три таких слоя.

Далее на покрытие из песка стелют геотекстильное полотно, сверху засыпают слой мелкозернистого щебня. Толщина слоя должна составлять не менее 10 см. Покрытие тщательно утрамбовывают и выравнивают.

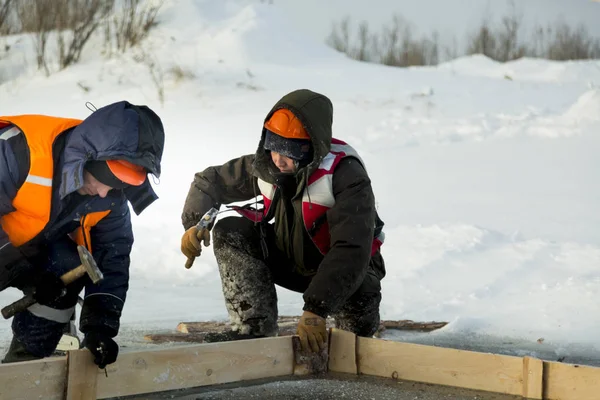

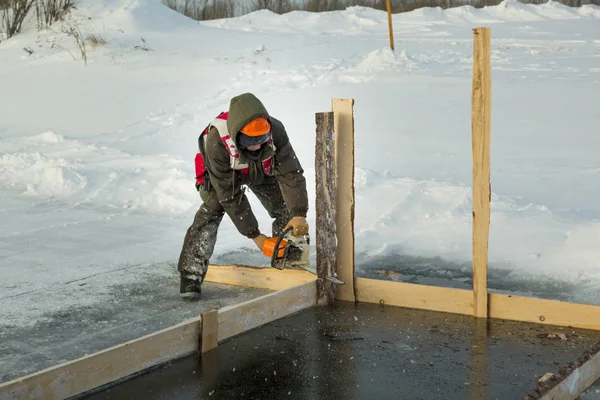

Шаг 3 – соединение щитов и установка

Оптимальная ширина щитовых конструкций колеблется от 1 до 3 метров. Элементы крепят к профилю из металла или на каркас из деревянного бруса саморезами. Первый и последний брусок крепят на расстоянии от края примерно на 15-20 см.

Между промежуточными брусьями оставляют расстояние в 1 метр. Два или три крайних бруска должны быть длиннее остальных на 30 см. С одной стороны бруски затачивают, чтобы в дальнейшем было удобнее их вбивать в землю.

Ленточная опалубка закрепляется снаружи и внутри, по всему периметру, с двух сторон. Снаружи устанавливают диагональные распорки из бруса или металла

Установка опалубки для ленточного фундамента считается наиболее легкой, в сравнении с другими видами систем. Конструкцию устанавливают на дно траншеи.

Весь процесс состоит из нескольких этапов:

  • нанесение разметки;
  • установка брусьев;
  • монтаж первых щитовых элементов;
  • проверка уровня установки щитов;
  • дальнейшая установка элементов с ориентировкой на предыдущие щиты;
  • монтаж параллельной стороны щитов.

В самом начале проведения монтажных работы щиты вбивают до тех пор, пока они не соприкоснуться с почвой.

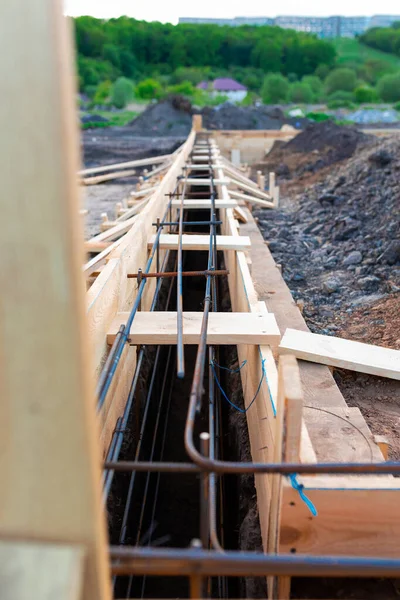

Шаг 4 – укрепление опалубки и гидроизоляция

Противоположные стороны опалубки скрепляют деревянными перемычками, чтобы щиты не сместились во время заливки бетонной смеси. Перемычки фиксируют металлическими шпильками с резьбой и гайками на концах. Диаметр перемычек составляет 8-12 мм.

Шпильки должны быть с припуском примерно в 10 см по длине, крепеж устанавливают на некотором расстоянии от края – 15 см.

Деревянные щиты обшивают полиэтиленом или любой другой гидроизоляцией для защиты конструкции от влаги и других неблагоприятных факторов. Щиты обшивают с напуском, используя мебельный степлер. На заключительном этапе строители проверяют надежно4ть конструкции.

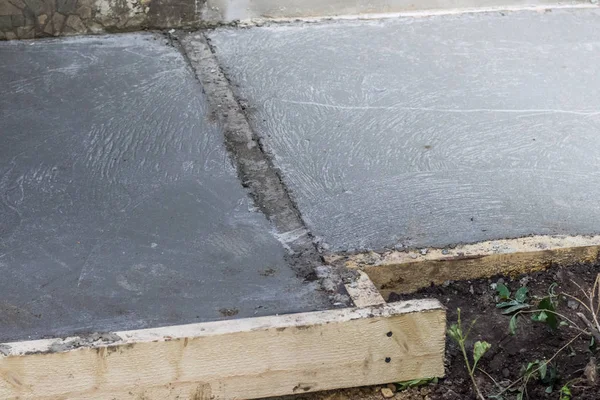

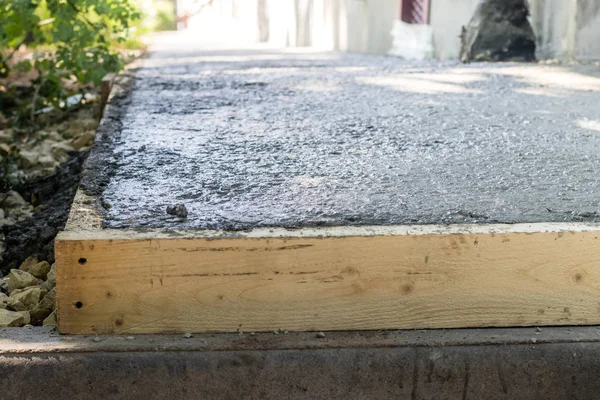

Демонтаж конструкции после заливки бетоном

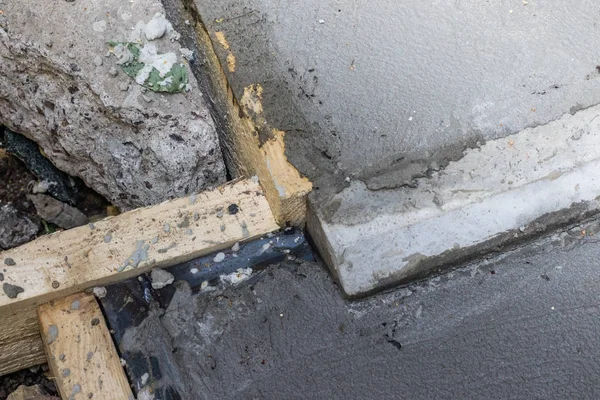

При демонтаже съемной опалубки важно учитывать факторы, которые влияют на скорость схватывания раствора: марка бетона, погодные условия, способ бетонирования.

Опалубку убирают после полного затвердевания бетона. Удерживающую конструкцию снимают примерно через 28-30 дней, за это время бетон становится достаточно прочным и сам держит приобретенную форму

В строительные нормы внесены процентные показатели отвердевания всех марок бетонных смесей. В соответствии с установленными нормами опалубку можно демонтировать, не повредив при этом основание фундамента.

Систему снимают уже через две недели после заливки раствора, но только в том случае, если условия для схватывания бетона были благоприятными.

Основные требования при проведении работ

Монтаж формирующей конструкции осуществляется согласно установленным правилам и нормам. При проведении работ строители учитывают все детали.

В противном случае опалубка способна принять неустойчивую форму, что впоследствии может привести к негативным последствиям.

Поэтому важно соблюсти следующие условия:

  1. Отклонение щитов от вертикальной плоскости не должно превышать 5 мм на 1 м высоты.
  2. Предел смещения конструкции должен составлять не более 15 мм.
  3. Предельно допустимые перепады между щитами не должны превышать 3 мм.
  4. На участках с сыпучим грунтом траншею делают шире, чем обычно, по бокам устанавливают распорки.
  5. В некоторых случаях при монтаже опалубки используют . Траншею при этом делают шире, учитывая дополнительный слой утеплителя.

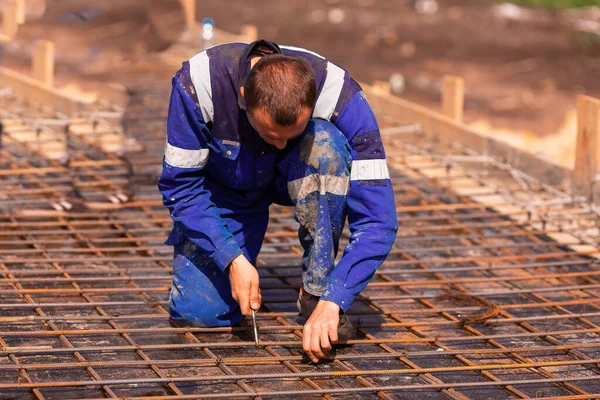

  6. В фундаменты без опалубки рекомендовано устанавливать решетки из арматуры.
  7. Несъемная опалубка должна быть полностью герметичной.
  8. При монтировании формирующей конструкции особое внимание уделяют качественным характеристикам крепежных элементов.

Определенные требования предъявляются к качеству используемых материалов. Они должны быть влагостойкими, обладать низкой адгезией с бетоном и противостоять нагрузкам, которые появляются в процессе схватывания бетона.

Как сократить расходы?

Особые технологи укладки бетона помогут сократить расходы. Такие приемы актуальны, если опалубка берется в аренду. Методы послойной и вертикальной заливки раствора помогут снизить затраты на материалы.

Смысл технологии заключается в заливке бетонной смеси в несколько этапов. Послойная заливка фундамента выполняется в условиях средней влажности и при нормальной температуре воздуха 20 °С. После заливки каждого слоя смеси делается перерыв в 3-4 дня

Процесс сооружения опалубки в данном случае имеет некоторые особенности. На первоначальном этапе строители устанавливают щиты чуть выше уровня первого слоя заливки. Далее следует небольшой перерыв, а спустя 3 дня заливают последующий слой. Последующие щиты монтируют с учетом захвата нижней прослойки. Постепенно конструкцию увеличивают до необходимого уровня.

Важный нюанс – после заливки каждого слоя раствора необходимо снимать цементное молочко, образовавшееся на поверхности бетона.

Вертикальная заливка раствора выполняется на отдельных участках основания фундамента. Участок делится на 2-3 части, бетон заливают поочередно на всех секторах.

Опалубку для вертикальной заливки монтируют следующим образом:

  • по бокам каркаса крепят горизонтальные прутки;
  • после формирования основания на первом секторе прутки продвигают на полметра;
  • переносят опалубку на другой вертикальный участок.

Фундаментный слой не должен быть идеально гладким, он должен обеспечивать нужный уровень адгезии с рядом сформированным вертикальным слоем.

Обустраивая фундамент также очень важно правильно обустроить его иначе в будущем есть риск столкнуться с сыростью и плесенью в подвале.

Выводы и полезное видео по теме

Изготовление деревянной опалубки своими руками для ленточного фундамента с армированием стеклопластиковой арматурой диаметром 8 мм. Как выполнить выравнивание опалубки с помощью водяного уровня. Укрепление опалубки раскосами для придания дополнительной жесткости конструкции:

Монтаж многоразовой опалубки с использованием различных материалов. Мастер класс выполнен профессиональными строителями:

Расчет материалов для опалубки своими руками. В видео представлены подробные расчеты для возведения разных опалубочных систем и рекомендации специалиста:

Период эксплуатации здания напрямую зависит от прочности бетонного основания. Соблюдая последовательность действий при сооружении опалубки, удастся избежать ряда ошибок, которые могут стать причиной преждевременного разрушения фундамента. Правильно смонтированная опалубка придаст фундаменту нужную форму, не даст ему просесть или деформироваться в дальнейшем.

Возможно у вас есть опыт самостоятельного сооружения опалубки для фундамента, пожалуйста, поделитесь им с нашими читателями. Расскажите, были ли трудности во время строительства и как удалось с ними справиться. Оставляйте свои комментарии в форме для связи.

Системы бетонирования и опалубка

Хотя бетонные формы WTF могут использоваться для бесконечного числа конкретных применений, следующие системы являются областями, в которых WTF получила признание в отрасли как мировой лидер.

Как ведущий производитель и дистрибьютор изделий для опалубки, Wall-Ties & Forms разработала систему бетонных фундаментов для подрядчиков, специализирующихся на работах по бетонным фундаментам. Независимо от области применения, от простых конструкций до самых сложных домов на заказ, наша система бетонного фундамента удовлетворит ваши потребности.

Система Crawl Space WTF разработана с учетом требований заказчиков. Специально разработанная система для интегрированной конструкции стен и фундаментов - одна из наших последних инноваций. Система позволяет монолитное бетонирование фундаментов и стен.

Современная технология строительства бетонных домов

SecureTech позволяет подрядчику использовать компоненты WTF (коммерческие формы, систему регистров, систему настила и систему изоляции) для создания монолитной бетонной конструкции, непревзойденной по энергоэффективности и прочности.

Учитывая непрекращающийся спрос на качественно построенное и доступное жилье, наша Международная система алюминиевой формовки обеспечивает низкозатратное строительство и быстрое завершение жилых или коммерческих, одно- или многоуровневых конструкций.

WTF разработала Post & Beam системы для многих приложений на международном и внутреннем рынках. Наши опалубки для стоек и балок оптимально разработаны для производства различных бетонных секций, сводя к минимуму затраты на формовку бетона.

WTF разрабатывает бассейны индивидуальной формы с 1980 года. Наши системы бассейнов Swim-Crete разработаны с учетом потребностей дилеров. Мы уверены, что одна из этих систем удовлетворит ваши потребности в строительстве бассейна, будь то виниловая облицовка, бетонная конструкция бассейна или и то, и другое. Посетите веб-сайт Swim-crete для получения полной информации о продукте.

Wall-Ties & Forms служит сельскохозяйственному сообществу в течение двух десятилетий, и наша приверженность созданию лучшей системы формования бетона растет с каждым годом.Инновационный дизайн WTF, долговечные продукты, простота настройки и быстрота строительства гарантируют, что вы не будете ограничены продуктами низкого качества или ограничениями.

Благодаря более чем 20-летнему опыту предоставления бетонных опалубочных решений для профессионалов в области сборного железобетона, системы WTF Precast Form Systems идеально подходят для решения многих задач. Легкие модульные бетонные формы WTF могут создавать бесконечное количество сборных железобетонных конструкций любого размера и формы, включая, но не ограничиваясь, следующее.

Система ограждений

WTF разработана для простоты использования при минимальном обслуживании. Наши системы предлагают гибкость и широкий выбор конструкций. Facesheets доступны в гладком, гладком кирпиче, текстурированном кирпиче и вертибрике. Стены спроектированы для интеграции с колоннами, расстояние между колоннами регулируется с помощью заполнителей.

Система безопасных помещений WTF включает в себя формы стен, реек и настилов для создания безопасного помещения желаемого размера, которое позволяет подрядчику заливать монолитную конструкцию, соответствующую рекомендациям FEMA.Эта система была разработана с учетом требований подрядчика.

От круглых колонн до регулируемых прямоугольных колонн, WTF может изготавливать бетонные формы в соответствии с вашими потребностями в формировании колонн.

Система формирования бетона для многоэтажных погребальных камер на Филиппинах. Предназначен для минимизации использования завязок.

.

Опалубка в строительстве | Типы | Применение опалубки

Что такое опалубка?

Название «Опалубка» означает «Форма», что означает, что это опалубка, в которую заливается литейный материал, обычно бетон, для получения желаемой структурной формы. В строительной промышленности опалубка похожа на форму для отливки бетонного элемента различной формы и размеров с использованием различных материалов, таких как древесина, сталь, алюминий, пластик и т. Д. Опалубка - это синоним термина, используемого для опалубки.Опалубка должна иметь достаточную прочность, чтобы выдерживать постоянную и временную нагрузку, приходящую на нее во время операции заливки, а затем до тех пор, пока бетон не затвердеет и не наберет некоторый процент от расчетной прочности.

Различные типы опалубки, используемые в строительной отрасли, перечислены ниже:

Деревянная опалубка

Деревянная опалубка - одна из наиболее часто используемых в строительной индустрии, изготавливается на месте из древесины. Его легко изготовить, но для больших конструкций требуется много времени. Фанерная облицовка имеет небольшой срок службы.Древесина легко ремонтируется, снимается и легкая. Деревянная опалубка - самый гибкий вид опалубки; его можно использовать для любой формы и размера. Деревянная опалубка должна удовлетворять следующим требованиям:

  • Легкая
  • Хорошо выдержанная
  • Без атак термитов
  • Легко обрабатываемая
Деревянная опалубка в строительстве лестниц
Преимущества использования деревянных опалубок:
  • Деревянную опалубку легко построить любой формы, размера и высоты.
  • Экономично для небольших проектов.
  • Ей легко придать любую форму и размер.
  • Его можно построить из древесины, доступной на месте.
  • Легкость по сравнению со стальной или алюминиевой опалубкой.

Формы из фанеры (в сочетании с деревом)

Фанера - это искусственно изготовленный деревянный материал различной толщины и размера, используемый в опалубке для бетонных элементов. Он достаточно прочный, прочный и легкий.Фанера - один из наиболее часто используемых материалов для обшивки, настила и опалубки опалубки.

Фанерные формы в сочетании с деревом

Стальная опалубка

Стальная опалубка в настоящее время становится популярной из-за длительного срока службы и многократного повторного использования. Стальная опалубка стоит дорого, но может использоваться для большого количества проектов. Стальные опалубки придают бетонной поверхности очень гладкую отделку. Он подходит для круглых или изогнутых конструкций, таких как резервуары, колонны, дымоходы, канализационные трубы, туннели и подпорные стены.

Стальная опалубка для железобетонной стены
Преимущества стальной опалубки по сравнению с деревянной опалубкой
  • Стальная опалубка прочная, долговечная и долговечная.
  • Придает очень гладкую поверхность элемента.
  • Он водонепроницаем и сводит к минимуму сотовый эффект.
  • Может использоваться более 100 раз.
  • Стальная опалубка может быть легко установлена ​​и демонтирована.

Алюминиевая опалубка

Алюминиевая опалубка во многом схожа со стальной.Алюминиевые формы легче стальных из-за низкой плотности, и это их главное преимущество по сравнению со сталью. Опалубка экономична при большом количестве повторных применений в строительстве. Недостатком является то, что после сооружения опалубки никакие изменения невозможны.

Алюминиевая опалубка в отливке кровельной плиты

Пластиковая опалубка

Пластиковая опалубка - это легкая модульная система блокировки, которую можно использовать более 100 раз. Его можно использовать для простых бетонных конструкций.Этот вид опалубки становится популярным для жилья подобной формы и большой схемы.

Преимущество работы с пластиковыми формами: -
  • Это легкая опалубка, поэтому требует меньших затрат на транспортировку.
  • Может использоваться для большого сечения.
  • При аккуратной транспортировке и использовании возможно многократное повторное использование, что делает его очень экономичным.
Пластиковая опалубка Бетонная стена

Тканевая опалубка

Тканевая опалубка - новая технология в опалубочной промышленности для строительства элементов сложной формы и сложной формы.Гибкость этого материала позволяет производить бетон любой формы.

Coffor Опалубка

Coffor - это система опалубки с фиксированным креплением. Он состоит из двух фильтрующих решеток, усиленных вертикальными ребрами жесткости и соединенных шарнирными соединителями, которые можно складывать для транспортировки на месте. Coffor остается на месте после заливки бетона и действует как арматура. Coffor доставляется на площадку в собранном виде с завода. Этот тип опалубки можно использовать для любого типа конструкции, например, для домов, многоэтажных домов и т. Д.

Типы опалубки на основе конструктивного элемента

Опалубка перекрытий

Стеновая опалубка

Стеновая опалубка, используемая для бетонирования поперечной или RCC стены в плотинах, стенах крыла, стенах подвала и т.д. Стеновая опалубка из вертикально расположенных вертикальных деревянных балок (опоры), к которым с внутренней стороны прибиваются фанерные доски. Стойки с двух сторон по диагонали скреплены досками.

Балка Опалубка

Балка - самый важный элемент в каркасной конструкции RCC.Балочная опалубка имеет сборную опалубку, в которую входит опалубка днища и боковые панели обшивки. Отдельные части опалубки изготавливаются по размеру балки. Для предварительного изготовления листовых деталей стол для изготовления должен быть изготовлен на месте.

Опалубка фундамента

Опалубка фундамента спроектирована в зависимости от типа фундамента. Конструкция опалубки для фундамента зависит от типа фундамента: фундамент, комбинированный фундамент, плот. В основном есть разница в конструкции для отдельных фундаментов и опалубки для ленточных фундаментов.Конструкция опалубки диктуется размерами, в основном высотой фундамента.

Опалубка колонн

Расположение опалубки колонны может отличаться в зависимости от контура колонны, например прямоугольной, круглой, шестиугольной или любой другой формы. Обшивка опалубки колонн изготавливается по размерам колонн. Панели помещаются в опорную кромку, закрепленную в грунте с помощью болтов.

.

Доступный опалубочный фундамент, необходимый вашему бизнесу

1) соединение 2) эксцентриковый замок (1 регулировка) 3) укладка цемента 4) позиционная опора / стейк (диаметр 18 мм) соединение всего за неделю Укладка цемента Характер № 2: простота в обращении и гидроразрыв 14 ; вес пиломатериалов, не тяжелее под дождем, водой: 1) 1 дама легко переносит в одной руке 2) 1 человек легко переносит 6 шт. 5-метровых досок 3) 1 машина может перевозить много 4) Работает целый день, не устает Персонаж # 3.1: ОЧЕНЬ стабильна в воде, дожде, без коробления, без деформации 1.Высокая устойчивость к дождю, воде. 2. Водопоглощение & le; 1% ПВХ = 0,5%, PA6 = 1%, PE = 0,01%, изменение размеров в воде & le; 0,2% Характер №3.2: Долговечность, возможность повторного использования 1) Отсутствие разрушения при падении, свободное падение метрового угла на цементный пол & ndash; без сбоев Гибкая доска Жесткая доска Характер № 5: Организация производства: Решение ваших 1. технических проблем 2. Проблемы с продуктом 3. Барьеры MOQ Партнёрская команда HeLEAPz Продукты от команды: и каждый год создавайте новый продукт, чтобы оставаться на передовых позициях.Это подтверждено 1. & gt; 8-летним опытом работы по всему миру с 2007 года - много знаний и ноу-хау 2. 100% окупаемость или бесплатная замена по всем вопросам качества & ndash; доказано 3. Профессиональное реагирование в случае возникновения проблем - с использованием процесса D0 + 8D 4. Работа с партнерами по изучению китайского рынка - двустороннее сотрудничество 5. Работа бренда в Китае & ndash; способен прислушиваться и понимать обратную связь с рынком 6. Поставщик FORTUNE 500 с нетерпением ждет, чтобы поддержать вас хорошо, лучше и лучше.

.Доски опалубки

, Стоковые Фотографии и Роялти-Фри Изображения доски опалубки

, Стоковые Фотографии и Роялти-Фри Изображения доски опалубки | Depositphotos® Текстурные доски Строительство подвала Строительство подвала Строительство подвала Фундамент нового дома, здания, детали и арматура со стальными прутьями Опалубка для фундамента из бетона Деревянные поддоны на открытом воздухе, голубое небо Рабочий кровельщик и колесная тачка с глиняной черепицей Строительство подвала Бетонный ленточный фундамент с деревянной опалубкой для дома с А-образной рамой Бетонный ленточный фундамент с деревянной опалубкой для дома с А-образной рамой Бетонный ленточный фундамент с деревянной опалубкой для дома с А-образной рамой Строительство погреба Строитель кровель и тачка с глиняной черепицей Заливка бетонного основания дома, опалубка домостроение Деревянная опалубка бетонный ленточный фундамент для коттеджа 2018 Деревянная опалубка бетонный ленточный фундамент для коттеджа Деревянная опалубка бетонный ленточный фундамент для коттеджа Деревянная опалубка Ленточный бетонный фундамент для коттеджа 2018 Деревянная опалубка Бетонный ленточный фундамент для коттеджа 2018 Wooden formwork concrete strip foundation for a cottage Royalty Free Stock Images Деревянная опалубка Бетонный ленточный фундамент для коттеджа Long Brown Wooden Formwork Boards Lie Gray Ground Sidewalk Street Stock Image Длинные коричневые доски опалубки лежат на серой земле у тротуара на улице Construction Plane Close Construction Site Tarp Sign Rent Royalty Free Stock Photos Строительный самолет / Крупный план сооружения брезент с вывеской об аренде Two workers in overalls at a construction site Stock Picture Два рабочих в спецодежде на стройке Wooden formwork concrete strip foundation for a new house Stock Photo Деревянная опалубка бетонный ленточный фундамент для нового дома Two workers in overalls at a construction site Royalty Free Stock Images Два рабочих в спецодежде на стройке Foundation Wooden Brown Formwork Concrete Boards Stock Image Фундамент из деревянной коричневой опалубки и бетонных плит Pouring Concrete Base House Form Work Home Construction Royalty Free Stock Photos Заливка бетонного основания дома , опалубка домостроение Reinforcement Bars Base Plate House Foundation New House Basis Stock Picture Арматура для плиты фундамента под фундамент нового дома.Wooden Formwork Creating Strip Foundation New House Basis Constructing House Stock Photo Деревянная опалубка для создания ленточного фундамента под фундамент нового дома. Концепция строительства дома с нуля Reinforcement Corners Creating Strip Foundation New House Basis Royalty Free Stock Images Армирование углов для создания ленточного фундамента под фундамент нового дома. Wooden Background Wooden Planks Lining Boards Construction Works Sawmill Stock Image Деревянный фон. Деревянные доски, вагонка, доски для строительных работ на лесопилке. Reinforcement Corners Creating Strip Foundation New House Basis Royalty Free Stock Photos Армирование углов для создания ленточного фундамента под фундамент нового дома. Reinforcement Bars Base Plate House Foundation Stock Picture арматурные стержни для опорной плиты для дома фундамента Pouring Concrete Base House Form Work Home Construction Stock Photo Заливка бетонного основания дома, форма-работа строительство дома Long Fresh Boards Lie Flat Stacks Street Autumn Royalty Free Stock Images Длинные свежие доски лежат плоские стеки на улице осенью.Reinforcement Corners Creating Strip Foundation New House Basis Stock Image Армирование углов для создания ленточного фундамента под фундамент нового дома. Wooden Planks Hammered Formwork Panels Construction Neatly Folded Royalty Free Stock Photos Деревянные доски, забитые в панели опалубки для строительства, аккуратно сложенные. Wooden Background Wooden Planks Lining Boards Construction Works Sawmill Stock Picture Деревянный фон. Деревянные доски, вагонка, доски для строительных работ на лесопилке. Wooden Balk Timber Beam Building Material Stacked Construction Site Wooden Stock Photo Деревянная балка, брус, брус и строительные материалы, сложенные на строительной площадке. Деревянные доски, вагонка, доски для строительных работ на лесопилке. Строительство деревянного дома Wooden Formwork Creating Strip Foundation New House Basis Constructing House Royalty Free Stock Images Деревянная опалубка для создания ленточного фундамента под фундамент нового дома.Строительство дома с нуля концепция Wooden Formwork New Boards Vegetable Beds Garden Preparation Construction Carpentry Stock Image Деревянная опалубка из новых досок для овощных грядок в саду, подготовка и строительство, столярные изделия. Wooden Formwork Creating Strip Foundation New House Basis Constructing House Royalty Free Stock Photos Деревянная опалубка для создания ленточного фундамента под фундамент нового дома. Концепция строительства дома с нуля Wooden Formwork Creating Strip Foundation New House Basis Constructing House Stock Picture Деревянная опалубка для создания ленточного фундамента под фундамент нового дома. Строительство дома с нуля концепция Laying Foundation Construction Works Foundation House Grounds Cottage Stock Photo Закладка фундамента. Строительные работы. Фундамент под дом. Участок под коттедж.Man Cutting Wood Board Indoors Royalty Free Stock Images Мужчина режет деревянную доску в помещении. Workers collect the formwork for the ice hole Stock Image Рабочие собирают опалубку для проруби. Worker collects formwork for the ice hole Royalty Free Stock Photos Рабочие собирают опалубку для проруби. Workers collect the formwork for the ice hole Stock Picture Рабочие собирают опалубку для проруби. Wooden Formwork Creating Strip Foundation New House Basis Constructing House Stock Photo Деревянная опалубка для создания ленточного фундамента под фундамент нового дома. Построив дом с самого начала концепции Reinforcement Bars Base Plate House Foundation New House Basis Royalty Free Stock Images арматурные стержни для опорной плиты для дома фундамент для нового дома основе. Wooden planks, lining, boards for construction works Stock Image Доски деревянные, вагонка, доски для строительных работ Wooden Planks Lining Boards Construction Works White Background Royalty Free Stock Photos Доски деревянные, вагонка, доски для строительных работ на белом фоне Wooden Formwork Creating Strip Foundation New House Basis Constructing House Stock Picture Деревянная опалубка для создания ленточного фундамента под фундамент нового дома.Строительство дома с нуля концепция Stack Raw Boards Formwork Stock Photo Стопка необработанных досок для опалубки Wooden Formwork Creating Strip Foundation New House Basis Constructing House Royalty Free Stock Images Деревянная опалубка для создания ленточного фундамента под фундамент нового дома. Концепция строительства дома с нуля Reinforcement Corners Creating Strip Foundation New House Basis Stock Image Армирование углов для создания ленточного фундамента под фундамент нового дома. Close Hous Wooden Formwork Anchored Foundation Building House Countryside Royalty Free Stock Photos Крупным планом деревянная опалубка дома, закрепленная на фундаменте. Строительство дома в деревне. Wooden Formwork Creating Strip Foundation New House Basis Constructing House Stock Picture Деревянная опалубка для создания ленточного фундамента под фундамент нового дома. Строительство дома с самого начала концепция Hardware Store Construction Material Background Texture Wood Products Planks Lining Stock Photo Строительный магазин, строительные материалы для фона и текстуры, Изделия из дерева, доски, вагонка, доски для строительных работ.Объекты лесной промышленности. Готовые деревянные балки или брус на складе. Wooden Formwork Concrete Strip Foundation Cottage Royalty Free Stock Images Деревянная опалубка бетонно-ленточный фундамент для коттеджа. Wooden planks, lining, boards for construction works Stock Image Деревянные доски, вагонка, доски для строительных работ Worker collects formwork for the ice hole Royalty Free Stock Photos Рабочий собирает опалубку для проруби Concrete Mixer Formwork Foundation Construction Garden House Stock Picture Бетоносмеситель возле опалубки для фундамента при строительстве садового домика Formwork shuttering wood board stacked Stock Photo Опалубка опалубка деревянная плита уложенная Reinforcement Bars Base Plate House Foundation New House Basis Royalty Free Stock Images Арматура для опалубки фундамента дома для основание нового дома. Wooden Formwork Creating Strip Foundation New House Basis Constructing House Stock Image Деревянная опалубка для создания ленточного фундамента под фундамент нового дома.Концепция строительства дома с нуля Wooden Formwork Creating Strip Foundation New House Basis Constructing House Royalty Free Stock Photos Деревянная опалубка для создания ленточного фундамента под фундамент нового дома. Строим дом с нуля концепция Workers collect the formwork for the ice hole Stock Picture Рабочие собирают опалубку для проруби Wooden planks, lining, boards for construction works Stock Photo Деревянные доски, вагонка, доски для строительных работ Worker with a chainsaw in the hands of an ice hole Royalty Free Stock Images Рабочий с бензопилой в руках прорубь Worker with a chainsaw in the hands of an ice hole Stock Image Рабочий с бензопилой в руках прорубь Workers collect the formwork for the ice hole Royalty Free Stock Photos Рабочие собирают опалубку для проруби. Wooden Formwork Creating Strip Foundation New House Basis Constructing House Stock Picture Деревянная опалубка для создания ленточного фундамента под фундамент нового дома.Строительство дома с самого начала концепция Pouring Concrete Base House Form Work Home Construction Stock Photo Заливка бетонного основания дома, опалубка жилищного строительства Vertical Shot Scaffolding Front New Commercial Construction Royalty Free Stock Images Вертикальный снимок строительных лесов перед новым коммерческим строительством Wooden Balk Timber Beam Building Material Stacked Construction Site Wooden Stock Image Деревянная балка, брус, балка и строительные материалы, сложенные на строительной площадке. Деревянные доски, вагонка, доски для строительных работ на лесопилке. Строительство деревянного дома Foundation Residential Building Filled Cement Construction Real Estate Royalty Free Stock Photos Фундамент жилого дома залитый цементом, строительство и недвижимость. Workers collect the formwork for the ice hole Stock Picture Рабочие собирают опалубку для проруби. Wooden Formwork Creating Strip Foundation New House Basis Constructing House Stock Photo Деревянная опалубка для создания ленточного фундамента под фундамент нового дома.Строительство дома с самого начала.

Form Work | authorSTREAM

Формовочные работы, Строительные леса и опоры:

Опалубочные работы, Строительные леса и опоры MUHAMMAD AMMAR

Общие:

Общие Для различных строительных работ, таких как Кирпичная кладка выше 5 футов Поверхностные отделочные работы, такие как штукатурка, покраска, стены и т.д. Ремонт, ремонт и переделка. Заливка кровли и перекрытий Требуются некоторые временные природные опоры и конструкции, такие как Опалубка (несущая конструкция) Строительные леса (устройство для форм рабочих плит) Опора (метод поддержки небезопасной конструкции) Фундамент (Метод усиления существующего основания конструкции)

Форма работы:

Форма работы Определение Качества опалубки Виды опалубки Деталь опалубки для различных элементов конструкции Снятие опалубки Обслуживание опалубки Стоимость опалубки Преимущества стальных опалубок

Определение:

Определение Это искусственная опора, обеспечиваемая под и вокруг сборных или монолитных бетонных конструкций.Опалубка обычно изготавливается из Стали дерево Строительство и литье опалубки имеют первостепенное значение в бетонной промышленности. На него приходится значительная часть стоимости бетона. Опалубка разработана в соответствии с документом ACI SP-4. Его можно приобрести на сайте www.concrete.org

Качество опалубки:

Качество опалубки Должно соответствовать документу ACI SP-4. Он должен быть водонепроницаемым Должно быть сильным Может быть многоразовым Контактная поверхность должна быть однородной. Он должен соответствовать размеру члена.

Типы опалубки:

Типы опалубки Опалубка в основном бывает двух типов. Стальная опалубка Деревянная опалубка Стальная опалубка изготовлена ​​из стальные листы Угловое железо Тройник Утюг Деревянная опалубка состоит из Реквизит Доски обрешетки Бухгалтерские книги листовой материал

Элемент опалубки для различных элементов конструкции:

Элемент опалубки для разных элементов конструкции В бетонных конструкциях опалубка обычно предоставляется для следующих элементов конструкции.Фонды Стены Столбец Плиты и балки Лестница

Опалубка фундаментов:

Опалубка фундаментов Фундаменты стен Это состоит из Покрытие из фанеры Распорки

Опалубка фундаментов:

Опалубка фундаментов фундаментов колонн Это состоит из Боковые опоры Боковые доски Шпунты Боковые опоры Боковые планки Шпунты

Опалубка для стены:

Опалубка для стены Состоит из Пиломатериалы Вертикальные стойки Горизонтальные элементы Стойки Ставки Клинья После завершения одной стороны опалубки на месте армирование, затем вторая боковая опалубка.Распорки вертикальных стоек

Опалубка колонны:

Опалубка колонны Состоит из следующего Боковые и торцевые доски Иго Гайка и болты Две торцевые и две боковые планки соединяются хомутами и болтами.

Опалубка колонн:

Опалубка колонн

Опалубка для перекрытий и балок:

Опалубка для перекрытий и балок Состоит из Подошвы Клинья Реквизит Головное дерево Доски Планка Бухгалтерские книги Балочная опалубка опирается на верхнее дерево Опалубка опалубки перекрытия опирается на балки и балки. Если высота стойки превышает 8 футов, установите горизонтальные распорки.

Опалубка для перемычек или балок:

Опалубка для перемычек или балок

Опалубка для лестниц:

Опалубка для лестниц Состоит из Вертикальные и наклонные стойки Наклонные члены Деревянные доски или защитное покрытие Стрингер Ступенчатые доски

Снятие опалубки:

Снятие опалубки Время снятия опалубки зависит от следующих факторов Тип цемента Быстротвердеющие цементы требуют меньшего времени по сравнению с OPC (обычным портландцементом) Соотношение бетонной смеси Бетон с высоким содержанием бетона быстрее набирает прочность по сравнению с бетоном со слабым содержанием.Погодные условия Процесс гидратации ускоряется в жаркую погоду по сравнению с холодной и влажной погодой.

Время снятия опалубки:

Время снятия опалубки

Уход за опалубкой:

Уход за опалубкой Из-за постоянного использования поверхности деревянных досок и стальных пластин становятся неровными и требуют ухода. Для деревянной опалубки используйте картон или пластиковую древесноволокнистую плиту. Также необходимо отремонтировать места отверстий под болты.Для стальной опалубки плиты необходимо выровнять с помощью молотка, а незакрепленные уголки приварить.

Стоимость опалубки:

Стоимость опалубки При обычных работах стоимость опалубки составляет около 30% -40% от стоимости бетона. Для специальных работ стоимость опалубки составляет порядка 50-60% от стоимости бетона. Стоимость опалубки определяется следующими факторами Стоимость материала опалубки Стоимость монтажа опалубки Стоимость снятия опалубки Стоимость соединения опалубки (гвозди и тросы) Плата за труд.

Преимущества стальной опалубки:

Преимущества стальной опалубки Может использоваться для № раз. Не впитывает влагу. Получена гладкая чистовая поверхность. Усадки опалубки не происходит. Легко использовать. Его объем меньше Его сила больше.

Строительные леса:

Определения строительных лесов Это временная конструкция, обеспечивающая платформу на разных уровнях здания для рабочих и материалов.

Типы строительных лесов:

Типы строительных лесов Ниже приведены типы строительных лесов. Одиночные леса Двойные леса Лестничные леса Консольные леса Подвесные леса Стальные или трубчатые леса

Определение:

Определение строительных лесов Это временная вспомогательная система, предназначенная для строительства и технического обслуживания.Он состоит из опор и рабочей площадки для рабочих и материалов. Строительные леса Метод строительства строительных лесов называется лесами.

Одиночные подмости:

Одиночные подмости Состоит из Стандарты (v-стойки) (10 см) Путлоги (7,5 x 7,5) Бухгалтерские книги ( Деревянные доски Брекеты Используется для обычных зданий 1,2 м

Двойные леса:

Двойные леса Состоит из Два ряда стандартов. 15 см, 1.5 мес. Предоставляются берега. Используется для высших работ

Лестничные леса:

Лестничные леса Состоит из Кронштейны для формы пластины.

Консольные леса:

Консольные леса Состоит из Консольный Стойки Стандарты Путлоги Формы тарелок Используется над уровнем земли

Подвесные леса:

Подвесные леса Состоит из Веревки Рабочие платформы Канаты можно поднимать вручную или механически Применяется для легких строительных и отделочных работ многоэтажных домов.

Стальные или трубчатые леса:

Стальные или трубчатые леса Состоит из Стальные трубы (диаметром 1-1 / 2 дюйма - 2-1 / 2 дюйма) Муфта или зажимы (для удержания труб в разных положениях) Гайки опоры (для крепления одиночных труб) Болты, гайки и шайбы Клин и зажим

Трубы для лесов:

Трубы для строительных лесов

Муфта или зажимы:

Муфта или зажимы

Фитинги для лесов:

Фитинги для лесов Двойная муфта Он объединяет бухгалтерские книги и стандарты.Поворотная муфта Состоит из двух одинарных соединителей и используется для соединения двух лесов под любым углом. Муфта Putlog Используется для соединения заглушек с фрамугой. Опорная плита Используется в основе стандартов. Разъемный штифт Это соединительный элемент, используемый для соединения труб лесов. Показать значок Он подходит к концу трубы, образуя регулируемую стойку. Конец путлог Плоская пластина, используемая в конце лесов, чтобы превратить их в путлог.

Фурнитура для лесов:

Фурнитура для лесов

Фурнитура для лесов:

Фурнитура для лесов

Гайки, зажимы и крепежные детали стойки:

Гайки, зажим и крепежные детали стойки

Клин и зажим:

Клин и зажим :

Стандарты BS 1139: Часть 2: Раздел 2.1 (рабочие подмости и ложные работы из стальных труб) Доска для строительных лесов NZ 3620 AS 1576 Строительные леса

Веб-ссылки для строительных лесов:

Веб-ссылки для строительных лесов http://www.advancescaffold.com/international-standard.html http://www.bhanuudyog.com/product.htm#

Опора:

Определение опоры Это метод временной поддержки (берегов) небезопасной конструкции. Типы опор Горизонтальные или летающие опоры Вертикальная опалубка или глухая опалубка Наклонная опалубка или опалубка

Горизонтальная опалубка:

Горизонтальная опора Состоит из Горизонтальная балка или подкос Настенные тарелки Бутсы Деформирующие балки Используется для поддержки двух соседних зданий.

Одинарная опалубка:

Одинарная опалубка

Двойная опора:

Двойная опора

Вертикальная опалубка:

Вертикальная опора Состоит из Мертвые берега Подошвы Иглы Реквизит Используется для восстановления стен.

глухая или вертикальная опора:

глухая или вертикальная опора

наклонная опора:

наклонная опора Она состоит из Стойки Иглы Бутсы Брекеты Подошва Используется для укрепления стены.

Наклонная опалубка или опалубка:

Наклонная опалубка или опора

Наклонная опалубка или опалубка (несимметричная):

Наклонная опалубка или опалубка (несимметричная)

Детали опалубки:

Детали опалубки

Детали опалубки

Детали опалубки

Наклонная опалубка или опалубка:

Наклонная опалубка или опалубка

Подшпилька:

Определение подшпильки Методы андерклинга Ямочный метод Свайный метод

Ямочный метод:

Ямочный метод Старая стена поддерживается несущей плитой, стальной балкой и домкратами.Проведены выемки на новую глубину. Фундамент предназначен для небольших участков длиной 5 футов (1,5 м). ПК (1: 2: 4) предусмотрен для нового фундамента. Для правильного соединения старых и новых работ можно добавить усиление и во избежание оседания вертикальные стальные стержни. Стальные стержни

Свайный метод:

Свайный метод

Слайд 59:

Документ ACI SP-4 Назад

Кикер или стартер:

Кикер или стартер

Перевернутые балки:

Перевернутые балки

.

Опалубка стен и колонн

Модульная опалубка для возведения любых вертикальных бетонных конструкций. Основные характеристики: высокая производительность при минимальных затратах на рабочую силу.

Узнать больше +

Модульная высокопроизводительная система опалубки для стен.Сокращение трудозатрат и времени выполнения за счет возможности односторонней обвязки.

Узнать больше +

Опалубка стен и колонн с широким ассортиментом панелей высотой до 3м. Идеально подходит для сложных геометрических структур. Ручная обработка или формирование группы.

Узнать больше +

Исключительно гибкая, легкая, независимая от крана опалубка.Идеально подходит для строительства стен, колонн, балок и фундамента.

Узнать больше +

Гибкая и универсальная система балочной опалубки для гражданского строительства и строительства. Высокоэффективная и отличная отделка бетона.

Узнать больше +

Максимальная гибкость и адаптируемость для вертикальных конструкций в гражданском строительстве и строительстве.Отличная бетонная отделка.

Узнать больше +

Идеальное решение для быстрого и эффективного снятия опалубки во внутренних помещениях.

Узнать больше +

Оптимизированная система опалубки для строительства криволинейных стен.Прочный и очень быстро изгибается. Наиболее подходит для бетонных конструкций в энергетике.

Узнать больше +

Универсальная система формирования круглых колонн, отличающаяся простым методом соединения панелей. Доступно большое разнообразие диаметров.

Узнать больше +

Бетонная форма колонны прямоугольного сечения.Надежная система с широким ассортиментом панелей. Уменьшенное количество компонентов.

Узнать больше +

Экономичная опалубка для бетонных колонн прямоугольного или квадратного сечения. Основные особенности: независимая от крана система с двумя типами конфигурации панелей.

Узнать больше +

Опалубка из бетонного бетона с интегрированными соединительными элементами.Сокращение времени сборки и разборки.

Узнать больше +

Каркасная стеновая опалубка для возведения односторонних стен. Совместим со всеми стеновыми панелями ULMA.

Узнать больше +

Ферменная опалубка для односторонних стен до 10.5 мес. Возможность настройки и совместимость со всеми стеновыми панелями ULMA.

Узнать больше +

Предметы безопасности, стабилизации и анкеровки для систем опалубки стен и колонн.

Узнать больше +

.

Смотрите также
